Отличия контактной и бесконтактной систем зажигания, преимущества и недостатки каждого из вариантов

Всё про бесконтактную систему зажигания: устройство, установка, регулировка и 5 основных причин неисправности

Бесконтактная система зажигания – это целый ряд различных механизмов, а именно:

• Выключатель зажигания;
• Датчик импульсов;
• Транзисторный коммутатор;
• Катушка зажигания;
• Свечи зажигания;
• Датчик-распределитель (трамблер);
• Провода высокого и низкого напряжения.

Наглядно устройство бесконтактной системы зажигания можно разглядеть на фото, коротко разберем и принцип ее работы.

Как вы уже, наверное, поняли в основе всей системы лежит датчик Холла, который воздействуя на полупроводник магнитным полем, создает поперечное напряжение. Происходит это за счет щелевой конструкции прибора, то есть, по разные стороны от отверстия располагается полупроводник (и постоянный магнит.

В самой щели вращается стальной цилиндр с прорезями. Таким образом при совпадении щели датчика и прорезей цилиндра, магнитный поток воздействует на проводник (по которому кстати при включенном зажигании протекает ток), далее, образовавшиеся импульсы, воздействуют на коммутатор, после чего они преобразовываются в ток первичной обмотки катушки зажигания.

Слабые места системы

Абсолютно не важно какая система установлена на вашем авто бесконтактное электронное зажигание, БСЗ или же обычная контактная, проблемы в их работе зачастую могут ничем не отличаться

• Неисправная катушка зажигания;
• Проблемы со свечами;
• Обрыв высоковольтной или низковольтной цепи.

Бесконтактноя транзисторная система зажигания отличается своими, присущими только ей недугами.

• Неполадки транзисторного коммутатора;
• Вакуумного и центробежного регулятора опережения зажигания;
• Датчика-распределителя.

Подобные неисправности бесконтактной системы, конечно же сразу отразятся на работе автомобиля. Так, в случае проблем с запуском мотора, проверьте проводку, катушку зажигания или же свечи. Если же авто барахлит на холостом ходу, исследуйте крышку датчика-распределителя на наличие пробоин, непосредственно сам прибор и транзистор коммутатор.

При значительной потери мощности машины или увеличению ее расхода, обратите внимание на состояние свечей зажигания, вакуумного и центробежного регулятора напряжения

Из чего состоит БСЗ и как его установить

Трамблер БСЗ представляет собой специальный датчик-распределитель.

Коммутатор предназначен для прерывания тока в цепи катушки, а сигналы ему подает датчик-распределить или как мы его больше привыкли называть трамблер.

Бесконтактная катушка зажигания используется для преобразования тока низкого напряжения в высокое, дабы обеспечить пробой между электродами свечей зажигания.

Провода и свечи зажигания также идут в комплекте. На свечах для БСЗ используется зазор в 0,7-0,8 мм.

• На старом трамблере выставляем правильное зажигание.
• Снимаем крышку с проводами трамблера.
• Высоковольтный провод отключаем с катушки.
• Дальше при помощи коротких включений стартера выставляем направление бегунка, расположенного вверху распределителя. Бегунок выставляется ровно перпендикулярно двигателю, а затем коленвал проворачивать уже нельзя.
• Снимаем старый распределитель.
• Берем новый и снимаем с него крышку.
• Вставляем на место старого распределителя.
• Совмещаем с точками, которые мы наметили на старом трамблере (выставив зажигание).
• Теперь одеваем новую крышку, а затем провода одеваем на трамблер.
• Меняем также катушку на новую.
• Подключаем провода.
• Устанавливаем коммутатор, желательно к свободному месту между бачком омывателя и левой фарой. Прикручиваем его с помощью обычных саморезах, прежде сделав в отверстия дрелью.
• Проверяем работу проводов согласно схеме.
• Заводим двигатель.

Не забываем поменять и свечи. Провода, желательно, ставить хорошие и на этом не экономить. Установив БСЗ, вы сразу же ощутите разницу и вождение автомобиля будет уже только в удовольствие.

Надеемся, что приведенная информация оказалась полезной. Если пошаговая инструкция покажется вам недостаточной, то в сети всегда можно найти описание этого процесса различными способами.

Доброго времени суток, всем автолюбителям! Друзья, вы как никто другой знаете, что буквально каждый водитель и днем, и ночью стремится усовершенствовать собственное транспортное средство. Тюнингу может подвергнуться абсолютно любой узел машины от крышки багажника, на которую мы так любим монтировать популярный во все времена спойлер, до двигателя, чья мощность увеличивается самыми разнообразными способами. Сегодня, мы под микроскопом рассмотрим ни то, ни другое – бесконтактное зажигание. Узнаем принцип его работы, устройство, возможные неисправности, а в финале друзья, вы получите мастер-класс по установке механизма от вашего покорного слуги.

Сразу скажу, данная публикация будет мало чем полезна обладателям новых современных авто ведь бесконтактная система зажигания, установлена абсолютно в каждой такой модели, независимо от марки производителя. Так вот, говорить я буду больше для владельцев некоторых старых иномарок, а также родной отечественной классики. Если вам, уже порядком надоело слушать о различных преимуществах БСЗ и «пускать слюни», самое время приобрести установку. Сомневаетесь актуальна ли она? Поразмышляем вместе…

Недостатки штатной системы зажигания на классических вазовских моделях

Они есть и, наверное, каждый владелец Ваз с приведенными ниже проблемами сталкивался. В целом этот узел надежен, но добавляют «ложку дегтя в бочку меда» некоторые особенности контактной системы.

Основным недостатком, по мнению многих владельцев и экспертов, является наличие этой самой контактной группы, которая подвержена механическому износу кулачка и самих контактов, окислению, вибрациям, ослаблениям и многому чему еще. Вследствие механических нагрузок уменьшается и срок службы опорного подшипника. Все перечисленное выше говорит об одном − контактная система уже устарела как в техническом, так и в моральном плане. На ее место уже давно придумали совершенно иную, более гибкую и надежную систему, которую мы назвали БСЗ.

Самое интересное, что производители Ваз не могут этого не понимать. Но почему-то они продолжают комплектовать свои машины с задним приводом именно этой системой, хотя БСЗ еще 15 лет назад применяли на «восьмерках».

Стоит отметить, правда, и то, что попытки установить бесконтактное электронное на классику все же были, но дальше экспортной линии дело в этом плане не продвинулось.

Приведя недостатки обычной контактной системы зажигания, было бы нелогично не привести преимущества БСЗ. В первую очередь, автомобилист забудет о перечисленных выше проблемах, это уж точно

Но что более важно, он получит массу других незаменимых преимуществ, отличающих новую систему зажигания. К примеру, более мощная искра, образующаяся ввиду возросшего напряжения во всей цепи или 24 кВ вместо прежних 18 кВ, а также многое другое

На автомобилях, где была проведена установка бесконтактного зажигания, сгорание воздушно-топливной смеси проходит в полную меру, а содержание CO в выхлопе снижается. К другим преимуществам системы можно отнести также лучший запуск двигателя, что само собой подразумевается. Одним словом, преимуществ намного больше, а недостатки, они практически незаметны на таком обширном фоне плюсов. А если судить по сравнению, что наиболее логично, то БСЗ дает все сто очков вперед и архаичная контактная система явно даже не рассматривается, как конкурент или даже вариант.

Если перечисленного выше кому-то покажется мало для того, чтобы провести рестайлинг, то сделаем «контрольный выстрел» и представим на обозрение четыре основные причины, из-за которых эта установка на классике просто необходима.

• Не надо очищать контакты, регулировать зазоры и т. п. Это априори дает более высокую надежность в работе, а также отсутствует необходимость постоянно следить за работой, проводить периодический контроль и т. д.
• Искра стабильно распределяется по всем цилиндрам двигателя, ввиду того, что отсутствует элемент размыкания контактов кулачком. К тому же исчезает вибрация и биение оси трамблера, что на классических вазовских моделях характерная болезнь.
• В свечах зажигания высокий разряд, как и говорилось, вместо 18 кВ 25 кВ и даже больше. Таким образом, обеспечивается качественное воспламенение воздушно-топливной смеси в цилиндрах. Соответственно, смесь будет сгорать полностью, что даст немалую экономию топлива (около 5%). К тому же уменьшается показатель CO в выхлопных газах (почти на 20%).
• Улучшается запуск двигателя при низких температурах, ввиду того, что сила напряжения в не снизится даже на малых оборотах мотора.

Приобрести БСЗ можно в любом специализированном магазине. Как правило, если система устанавливается на автомобилях отечественного производства, то рекомендуется остановить свой выбор на БСЗ, произведенном у нас в стране. Стоят комплекты БСЗ примерно 2000 рублей, зато в надежности и длительности эксплуатации не уступает зарубежным аналогам.

Заказать и купить БСЗ можно также через Интернет. Специальные сайты этим занимаются и реализуют даже по отдельности компоненты комплекта: трамблер, коммутатор, катушку, провода. Устанавливается БСЗ очень легко, а работает безотказно долгие годы. Случается, правда, что выходит из строя коммутатор, так как он слишком чувствителен к слабой фиксации, но это скорее исключение из правил. В остальном никаких недостатков, кроме высокой цены по сравнению с обычной системой, но стоимость окупается в процессе эксплуатации.

Возможные неисправности

Если авто не запустилось, следует вначале проверить правильность подсоединения проводки. Также можно выкрутить свечи и проверить наличие искры.

Вполне возможно, при установке неправильно был выставлен трамблер, в частности, датчик Холла свои центром не совпадал с краем технологического отверстия, в итоге нарушен момент искрообразования.

Чтобы устранить неисправность, следует по новой произвести регулировку с предварительной установкой меток на шкиве с рисками на крышке, выставление положения бегунка, а после уже устанавливать датчик Холла.

Возможно также, что бесконтактное зажигание ВАЗ-2101 не работает потому, что один из составных элементов попросту неисправен. Поэтому перед установкой желательно коммутатор, трамблер и катушку проверить на авто, оснащенном такой системой зажигания.

Как известно, в последнее время многими автомобилистами используется бесконтактная система . Именно ее и устанавливают на современные автомобили производители, ну а владельцам вазовской классики приходится с завистью наблюдать, как она прекрасно функционирует на других машинах. Хотя зачем, ведь можно самостоятельно установить такую систему на свой автомобиль. Об этом и пойдет речь в статье, которая написана специально для тех, кто только собирается почувствовать плюсы использования бесконтактной системы зажигания, проведя соответствующий рестайлинг.

Чем бесконтактное лучше контактного зажигания

По себе знаю, водителю что-то новое дается ой как не просто, многим гораздо легче возиться со старыми трамблерами, менять эту чертову «контактную группу», иногда даже в дороге. Могу понять, сегодня, не каждый сможет выкинуть на собственное авто порядка 2-3 тысяч рублей (Вазовский комплект), особенно если машина хорошо функционирует. Хотя с другой стороны не такие уж это и большие деньги на любимую «ласточку», причем вложение это – одноразовое! Поверьте, бояться не чего! Не зря ведь, на каждой втором автомобиле, установлена именно бесконтактная система зажигания.

Для того чтобы окончательно убедить старых «водил» консервативных взглядов в преимуществе бесконтактной системы над контактной, нужно просто сравнить их между собой. Таким образом мы и узнаемкакое зажигание лучше, проведем две параллели на фоне достоинств БСЗ.

Преимущества БСЗ

1. Простой монтаж и настройка
   – в старых же системах, процедура корректировки нужного зазора у контактов,
   давалась далеко не каждому водителю.
2. Надежность в работе
   – тут в противовес добавить что-то сложно ведь контактную систему, «лихорадит» довольно часто.
3. Отличные пусковые качества
   – благодаря тому, что ток, который подается на первичную обмотку катушки зажигания, исходит от полупроводникового коммутатора, что в свою очередь позволяет значительно повысить энергию искры, напряжение на вторичной обмотке той же катушки, может достигать 10 кВ. Все это в сумме, ну очень помогает в наши холодные зимы.
4. Более высокая мощность
   – заменивший контактную группу электромагнитный импульсный создатель (использует в своей работе эффект Холла), демонстрирует отличную эффективность. В паре с электронным коммутатором, назначение которого в своевременном запирании или отпирании транзистора на выходе, механизм работает четко и стабильно при любых оборотах силового агрегата.
5. Экономия
   – на 100 км, до одного литра топлива!
6. Низкое энергопотребление
   – нагрузка на аккумулятор существенно снижается даже при включенном зажигании, ведь элетроблок, требует питание только после начала вращения вала.

Обратите внимание: БСЗ для инжекторных и карбюраторных моторов может отличаться. Если и этого мало, так же отмечу редкую потребность в обслуживании бесконтактного зажигания

Производитель, требует смазывать вал трамблера каждые 10000 километром и это в принципе единственное замечание от автозавода. Чем отличаются ясно, скажу и о слабом месте в бесконтактной системе – это коммутаторы, которые чаще других деталей выходят из строя

Если и этого мало, так же отмечу редкую потребность в обслуживании бесконтактного зажигания. Производитель, требует смазывать вал трамблера каждые 10000 километром и это в принципе единственное замечание от автозавода. Чем отличаются ясно, скажу и о слабом месте в бесконтактной системе – это коммутаторы, которые чаще других деталей выходят из строя.

Разновидности систем зажигания

Благодаря системе зажигания авто в определенный момент работы двигателя производится подача на свечи зажигания искрового разряда. Данная схема системы зажигания применяется в бензиновых моторах. В дизельных двигателях система зажигания работает следующим образом, в момент сжатия происходит впрыск топлива. Существуют некоторые марки американских автомобилей, в которых система зажигания, а точнее ее импульсы подаются непосредственно в блок управления погружаемым топливным насосом.

Все существующие системы зажигания разделяются на три вида:

• Контактная схема, в которой импульсы создаются непосредственно во время работы на разрыв контактов;
• Бесконтактная схема, где при помощи электронно-транзисторного устройства (коммутатора) создаются управляющие импульсы. Коммутатор нередко еще называют генератором импульсов.
• Микропроцессорная схема, в которой электронное устройство управляет моментом зажигания.

В двухтактных двигателях без внешнего источника питания применяется система зажигания типа «магнето». Принцип работы «магнето» заключается в создании ЭДС, в момент вращения в катушке зажигания постоянного магнита по заднему фронту импульса.

Все описанные типы систем зажигания отличаются только способом создания управляющего импульса.

Принцип работы системы бесконтактной системы зажигания

• источник питания, которым является аккумуляторная батарея (АКБ);
• замок зажигания;
• свечи зажигания и высоковольтные провода;
• катушка зажигания;
• контролер сигналов;
• коммутатор;
• блок управления СЗ;
• распределитель зажигания (бесконтактный трамблер);

Высокое напряжение тока образует сильную искру в свечах зажигания, которая затем производит воспламенение топлива. В соответствии с положением коленвала, электрический ток подается на свечи в определенном порядке. Такой процесс выполняется под контролем регуляторов (вакуумный и центробежный регуляторы напряжения находятся в трамблере), которые определяют частоту и степень нагрузки на ДВС. Важным моментом работы БСЗ является ее правильная регулировка. В результате правильной регулировки, ток образующийся на свечах зажигания будет высокой мощности, что должным образом отразиться на процессе возгорания и сгорания топлива.

Слабые места системы

Абсолютно не важно какая система установлена на вашем авто бесконтактное электронное зажигание, БСЗ или же обычная контактная, проблемы в их работе зачастую могут ничем не отличаться

• Неисправная катушка зажигания;
• Проблемы со свечами;
• Обрыв высоковольтной или низковольтной цепи.

Бесконтактноя транзисторная система зажигания отличается своими, присущими только ей недугами.

• Неполадки транзисторного коммутатора;
• Вакуумного и центробежного регулятора опережения зажигания;
• Датчика-распределителя.

Подобные неисправности бесконтактной системы, конечно же сразу отразятся на работе автомобиля. Так, в случае проблем с запуском мотора, проверьте проводку, катушку зажигания или же свечи. Если же авто барахлит на холостом ходу, исследуйте крышку датчика-распределителя на наличие пробоин, непосредственно сам прибор и транзистор коммутатор.

При значительной потери мощности машины или увеличению ее расхода, обратите внимание на состояние свечей зажигания, вакуумного и центробежного регулятора напряжения

Отличия контактной и бесконтактной систем зажигания, преимущества и недостатки каждого из вариантов

Автомобиль – это сложное с конструктивной и технической стороны средство передвижения, состоящее из узлов, деталей и систем, работающих в регулярном взаимодействии. Повреждение или выход из строя любого механизма влечёт существенные отклонения в функциональности транспортного средства, а иногда, и абсолютную поломку машины. Одной из важных конструкций, влияющей на возможность бесперебойной эксплуатации, позиционируется профессионалами система зажигания автотранспорта. Большинство автовладельцев знают, что она отвечает непосредственно за подачу разряда искровой категории на свечи с конкретной тактичностью под ритм функционирования мотора. По мере технического прогрессирования история насчитывает три разновидности зажиганий, устанавливаемых на машины: контактные, бесконтактные и самые новые зажигания микропроцессорного класса. В этой статье рассмотрим различия между контактными и бесконтактными системами, которые устанавливаются на отечественные машины и некоторый транспорт заграничного производства, расскажем об особенностях функционирования, структуре и преимущественных сторонах систем второго поколения.

Выбор типа зажигания: контактное или бесконтактное.

• 1 Системы зажигания контактной категории
• 2 Конструкция и особенности функционирования зажигания бесконтактного типа
• 3 Отличия КСЗ и БСЗ
• 4 Подведём итоги

Системы зажигания контактной категории

Классический механизм, несмотря на своё техническое устаревание и уступках по характеристикам новым системам, репрезентирует собой чрезвычайно сложную конструкцию. Система состоит из следующих элементов:

1. Источник подачи питания, которым в режиме запуска двигателя выступает аккумулятор, а в режиме работы мотора эту функцию выполняет генератор.
2. Выключатель или замок зажигания опционально позволяет осуществить подачу энергии на бортовую сеть и реле стартера транспортного средства.
3. Накопитель или катушка, предназначением которой выступает скопление и преобразование напряжения, необходимого для организации разряда между электродами.
4. Регламентируемые свечи зажигания.
5. Распределительный механизм, элементы которого во взаимодействии отвечают за подачу в заданный момент энергии.
6. Заизолированная, высоковольтная проводка, соединяющая конструктивные элементы системы.

Основополагающей особенностью функционирования контактной системы выступает деятельность так званых «кулачков», приводимых в действие посредством кручения валового привода распределителя. Посредством разъединения кулачки разрывают подачу напряжения в двенадцать вольт на наружную обмотку бобины. Когда на трансформаторе пропадает напряжение, в первичной обмотке образовывается электродвижущая индукция, что провоцирует образование во внутренней обмотке вольтажа, составляющего три тысячи единиц, необходимого для функционирования системы. Высоковольтное напряжение генерируется механически распределителем, откуда и подаётся переменно на свечи через аккумулятор или генератор, меняясь под такт деятельности мотора. Вырабатывается напряжение в удовлетворительном объёме для возникновения искрового разряда, способного пробить воздушный просвет между электродами свечей, что и является необходимым аспектом для воспламенения рабочей, топливной жидкости.

К преимущественным сторонам зажигания контактного типа профессионалы причисляют его простоту, которая изначально предопределяет надёжность и незамысловатость конфигурации. В системе не задействованы сложные конструктивные решения электронного класса, в виде современных блочных электросистем, которым свойственны сбои в работе и высокая товарная стоимость. Кулачковая система имеет и определённые недостатки, так как в ином случае отсутствовала бы потребность в её конструктивном усовершенствовании и модернизации. Основным недостатком кулачковой конфигурации выступает формирование искры: при процессе расщепления кулачков на металлических контактах со временем возникает нагар, который снижает качество контакта, что выливается в проблемы с заведением мотора. Нагарообразования провоцируют потребность в регулярном контроле зазора на свечах, их чистку и более частую замену для корректного функционирования системы.

Конструкция и особенности функционирования зажигания бесконтактного типа

Бесконтактную систему зажигания – БСЗ, профессионалы позиционируют как технологическое усовершенствование контактно-транзисторной конструкции, где вместо уязвимого механического токопрерывателя контактного действия установлен специальный датчик бесконтактного типа. Конструктивная структура БСЗ подобна предыдущей вариации, с модернизацией импульсным датчиком и коммутатором транзисторного типа. Чтобы разобраться, как бесконтактная система зажигания справляется с накоплением, преобразованием и распределением напряжения, необходимо понять принцип взаимодействия коммутатора и импульсного датчика, конструктивно отличающие концепцию устройств. Датчик процессуально реализует функцию организации электроимпульсной деятельности малого напряжения. По разновидности датчики распределяют на элементы оптического и индукционного класса, а также наиболее распространённые преобразователи, работающие с использованием эффекта Холла, заключающегося в формировании диаметрального расхождения потенциалов в проводниковой пластине под влиянием стабильной магнитной силы. Импульсный датчик в комплексе с распределителем визуально сходный с механическим трамблёром, работает от привода коленвала ДВС.

Прерывателем тока в первичной электрообмотке катушки выступает коммутатор транзисторной модификации, реагируя на сигналы, подаваемые датчиком. Разрывание процесса подачи тока выполняется посредством размыкания и затвора транзисторного выпускного элемента. Принцип работы бесконтактной системы зажигания, с учётом модернизированных элементов, базируется на формировании и передаче сигналов датчиком на коммутатор, при работающем коленчатом вале силового агрегата. Коммутатор образовывает импульсы электротока в наружной витковой обмотке. После обрывания тока, логическим продолжением процесса выступает индукция высоковольтного напряжения на вторичной электрообмотке бобины. Дальше происходит идентичный контактному функционированию системы процесс передачи напряжения на работающие элементы распределителя, с последующей его развёрсткой по электропроводам к свечам зажигания. Свечи, в свою очередь, реализуют непосредственное воспламенение рабочей жидкости.

Отличия КСЗ и БСЗ

Вопрос, какое зажигание лучше, контактное или бесконтактное, популярен среди владельцев отечественного транспорта, так как профессионалы часто позиционируют возможность замены аналогового, контактного на усовершенствованное бесконтактное зажигание. Каждая из вариаций имеет как преимущества, так и недостатки, что заставляет автовладельцев взвешивать различия систем, определяя для себя приоритетность каждой из них. Если анализировать характеристики контактной системы, то в её пользу свидетельствуют качества надёжности и простоты обслуживания, сравнительно бюджетной стоимости конструктивных элементов. Бесконтактная конструкция относится к более современным решениям, реже требует регулировки, отличается отсутствием уязвимых контактов, которым свойственно обгорание в процессе эксплуатации. Попробуем детально разобрать, как отличить визуально и по параметрам контактное зажигание от бесконтактного, ориентируясь на основные, предопределяющие разницу, компоненты систем. На замену проблемным элементам пришёл коммутатор, выполняющий задачи контактирующих конструктивных деталей, без сопроводительного образования нагара, за счёт отсутствия в процессе работы потребности в непосредственном механическом контакте. Следующая позиция, чем кардинально отличается контактная система от бесконтактной, заключается в улучшенных технических характеристиках, таких как частотность и напряжение повышенных параметров, предопределяемые особенностями строения катушек, что отображается на эксплуатационном ресурсе свечей. Отличие катушек бесконтактной системы зажигания от аналоговых элементов контактной конфигурации заключается в следующих нюансах:

1. Катушка зажигания, применяемая в БСЗ, характеризуется превалирующей численностью витков на первичном ярусе. Этот показатель обуславливает сопротивление и величины протекающего тока.
2. Токопрерыватель бесконтактного зажигания отличается особой надёжностью, за счёт ограничения системой тока на контактах.
3. Повышенная мощность БСЗ, за счёт модификации более производительной катушкой, отображается положительно на рабочих показателях мотора.
4. Маркировка катушек для разных систем отличается, предопределяя шифром принадлежность детали.

При замене аналоговой системы зажигания на усовершенствованную, бесконтактную, придётся заменить не только важные работающие элементы конструкции, но и поменять высоковольтную проводку. Вместо обычных проводов, необходимо установить улучшенные, однако, дорогие силиконовые, позволяющие проводить ток, больший по параметрам. Замена предусматривает существенные капиталовложения в покупку модернизированных компонентов БСЗ, однако, потребитель получит массу положительных моментов в результате модернизации системы:

1. Бесперебойный запуск мотора, независимо от поры года и температуры за бортом.
2. Фундаментальное решение проблемы с частичным сгоранием топливной жидкости.
3. Улучшение динамических параметров функциональности двигателя и машины в целом.
4. Отсутствие необходимости в частом контролировании состояния элементов системы зажигания.

Подведём итоги

Несмотря на существенные приоритетные стороны бесконтактной системы зажигания, кулачковый механизм до сих пор не утратил свою актуальность, имеет приверженцев среди автовладельцев. Демократичность деталей, простота и надёжность конструкции – это основные преимущества КСЗ. В свою очередь, БСЗ считается модернизированной и улучшенной конструкцией, соответствующей времени, позволяющей минимизировать вероятность поломок, и улучшить работоспособность транспортного средства. Описание особенностей функционирования систем, их существенных отличий, представленных в этой статье, поможет автовладельцам определиться с выбором, отдав предпочтение одной из конструкций.

Устройство бесконтактной системы зажигания

Бесконтактная система зажигания появилась благодаря развитию контактно-транзисторной системы. Отличие бесконтактной системы зажигания состоит замене контактного прерывателя на бесконтактный датчик.

Преимущества бесконтактной системы зажигания

Использование бесконтактной системы зажигания на автомобиле позволило повысить мощность, добиться более качественного сгорания горючей смеси, что не только позволило снизить расход, но и уменьшить выброс вредных веществ в атмосферу.

Устройство бесконтактной системы зажигания

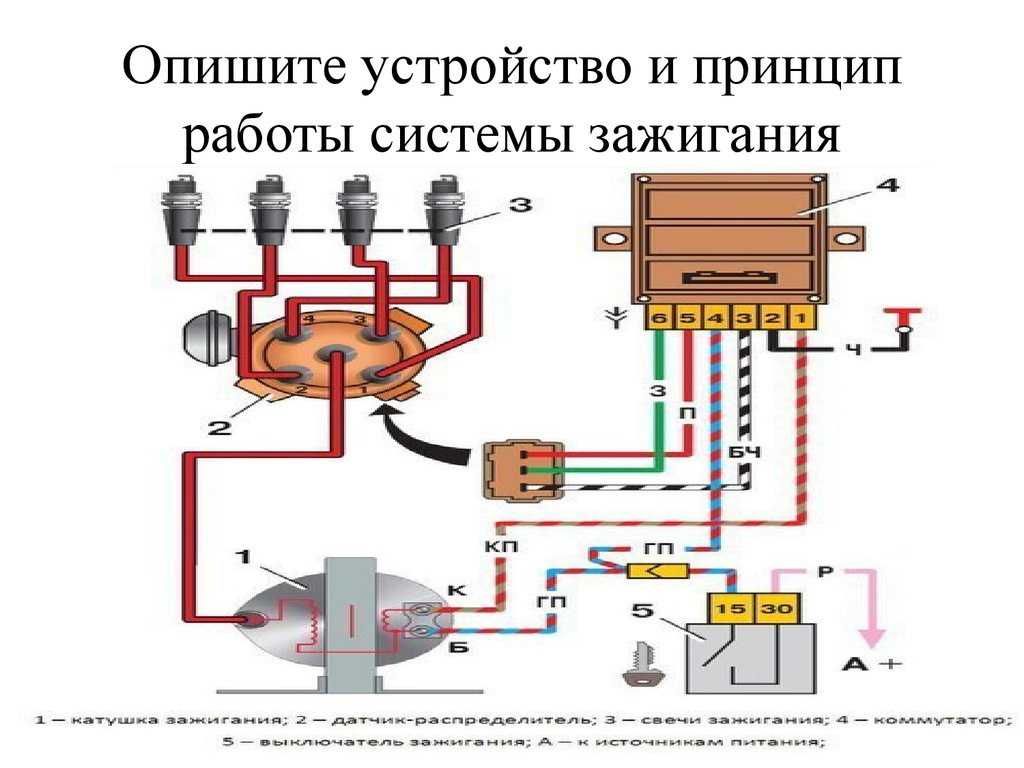

1 — Свечи зажигания; 2 — датчик-распределитель; 3 – распределитель; 4 — датчик импульсов; 5 – коммутатор; 6 – катушка зажигания; 7 — монтажный блок; 8 — реле зажигания; 9 — выключатель зажигания; А — к клемме генератора.

Бесконтактная система состоит из следующих элементов:

• источник питания;
• выключатель зажигания ;
• датчик импульсов;
• транзисторный коммутатор;
• катушка зажигания;
• распределитель ;
• свечи зажигания.

Общее устройство бесконтактной системы зажигания напоминает строение контактной системы зажигания. Распределитель соединяется со свечами и катушкой зажигания при помощи высоковольтных проводов. Также в бесконтактной системе имеется датчик импульсов и транзисторный коммутатор.

Датчик импульсов служит для создания электро- импульсов низкого напряжения. Различают несколько датчиков импульсов: датчик Холла, индуктивный датчик и оптический.

В бесконтактной системе зажигания свое применение нашел датчик Холла (где под воздействием магнитного поля возникает поперечное напряжение в пластине проводника). Датчик Холла имеет не сложную конструкцию и состоит из постоянного магнита, полупроводниковой пластины, микросхемы и обтюратора (стального экрана).

В стальном экране имеется отверстие, через которое датчик пропускает магнитное поле, вследствие чего в полупроводниковой пластине возникает напряжение. Стальной экран, в свою очередь, не пропускает магнитное поле, и напряжение на полупроводниковой пластине не возникает. Такое своеобразное чередование прорезей в стальном экране содействует созданию импульсов низкого напряжения.

Датчик распределитель — это устройство, в котором объединены датчик импульсов с распределителем. Датчик-распределитель напоминает прерыватель-распределитель, и также как он приводится в действие от коленчатого вала.

Транзисторный коммутатор предназначен для прерывания тока в первичной обмотке катушки зажигания в моменты сигналов датчика импульсов. Прерывание тока происходит за счет срабатывания выходного транзистора.

Как работает бесконтактная система зажигания

Датчик-распределитель приводится в действие от вращения коленчатого вала, формируя импульсы низкого напряжения, которые передает на транзисторный коммутатор. Коммутатор, в свою очередь создает импульсы тока в первичной обмотке катушки зажигания. Когда ток прерывается, индуцируется ток высокого напряжения во вторичной обмотке катушки зажигания, после чего ток высокого напряжения подается на центральный контакт распределителя. В зависимости от порядка работы цилиндров двигателя ток высокого напряжения распределяется по проводам высокого напряжения на свечи зажигания. Свечи зажигания осуществляют воспламенение горючей смеси.

Когда число оборотов коленчатого вала растет, за регулировку угла опережения зажигания отвечает центробежный регулятор опережения зажигания. При изменении режимов работы двигателя регулирование угла опережения зажигания производится вакуумным регулятором опережения зажигания.
