На каких машинах гнет клапана при обрыве ремня ГРМ

Содержание

Гнутся ли клапана при обрыве ремня ГРМ: как определить самому

Достоинством движка 11183 является головка блока цилиндров оригинальной конструкции. Однако впоследствии ее доработали дополнительно в ДВС 11186, добавив объем камерам сгорания. Минусом стал натяжитель ремня генератора – привод постоянно перетянут, прогиб 10 мм не обеспечивается без проскальзывания, поэтому ресурс ремня снижается, менять его приходится чаще. Этот дефект был доработан лишь в следующей версии мотора 11186.

Объединенный узел катколлектора в двигателе недоработан изначально:

трубки четырех каналов короткие;
потоки сходятся внутри блока практически в одной точке;
выхлопы сталкиваются, создают противодействие друг другу;
форма блока не позволила изменить схему расположения трубок.

При установке мотора на Ладу Гранта теплообменник салона включался в термостат последовательно. Вся ОЖ проходила через него по малому контуру, погрешность температуры срабатывания составляет 5 градусов вместо положенных 2 градусов.

Автомобили, на которых НЕ загнёт клапана при обрыве ГРМ (список).

При возникновении неисправностей в системе ГРМ можно столкнуться с таким явлением, как деформация клапанов. Происходит это из-за столкновения поршней с клапанами, двигающимися с высокой скоростью. Однако, далеко не все двигатели подвержены этой проблеме. В некоторых случаях загибания клапанов, а следовательно и дорогостоящего ремонта, можно избежать.

Повреждения внутренних элементов двигателя далеко не всегда связаны с обрывом ремня или цепи ГРМ. Даже перескок элемента на несколько зубьев может привести к загибанию клапанов

. Зачастую это происходит из-за несвоевременного обслуживания автомобиля. Низкий уровень качества комплектующих и ошибки при установке — ещё одна распространённая причина проблем с системой ГРМ.

Избежать загибания клапанов можно в том случае, если поршни двигателя имеют специальные канавки. Это позволяет избежать столкновения металлических изделий. Владельцу автомобиля достаточно поменять ремень или цепь ГРМ, после чего двигатель будет работать, как и прежде. Если же клапана загнёт, то возникнет необходимость в серьёзном ремонте

Перейдём к нашему списку и начнём с двигателей АвтоВАЗа. Наименования не распределены по моделей, так отечественные силовые агрегаты одной версии встречались на разных автомобилях.

Стоит отметить, что в 2021 году «АвтоВАЗ» вернул «безвтыковые» поршни на ряд моделей. Рекомендую искать информацию по конкретной версии двигателя в Сети.

На автомобилях группы VAG (Volkswagen, Audi, Skoda и т.п.) «безвтыковые» двигатели представлены в основном старыми образцами, которые на наших дорогах уже почти не встречаются:

Список двигателей без проблемы загибания клапанов на «Опеле» выглядит так:

По «Тойоте» данные сильно расходятся. У одних автовладельцев клапана загибает, у других такой проблемы нет на аналогичном двигателе. Приблизительные данные выглядят так:

Остальные автопроизводители имеют куда более скромный список «безвтыковых» двигателей:

«Дэу» — не гнёт на «Ланосе» и «Сенсе» 1.3 литра, Нексиях 1,6 и 1,5 (до 2008 г. в.);
«Киа» — дизельный D4EA;
«Пежо» — дизельный 607 2,2 литра, «Боксер»;
«Форд» — «Сиерра» 8-кл., «Фокус» 1-го поколения 2,0 литра;
«Митсубиси» — «Паджеро» 2-го поколения 3,0 литра;
«Ниссан» — серии двигателей RBVGVECA;
«Мазда» — «Кседос», 323;
«Субару» — «Легаси» 90-х годов.
» Джили» — модели CK и MK с 1,5-литровым двигателем.

Классификация двигателей ВАЗ десятого семейства

Двигатель Лада моделей 2110, 2111 и 2112 разрабатывались еще в начале 80х годов. Они были созданы на базе двигателя ВАЗ 21083. Технические характеристики, в чем разница и какие отличия между этими моделями моторов далее..

Технические характеристики двигателей ВАЗ

Модель	двигатель 2110	двигатель 2111	двигатель 21114	двигатель2112	двигатель 21124
Тип	Четырехтактный бензиновый
Число и расположение цилиндров	Четыре, рядное
Система подачи топлива	Карбюраторная	Распределенный впрыск с электронным управлением.
Число клапанов	8	8	8	16	16
Рабочий объем, л	1,5	1,5	1,6	1,5	1,6
Мощность, л.с	73	78	81	93	89
Диаметр цилиндров и ход поршня, мм	82х71	82х71	82×75.6	82х71	82×75.6
Степень сжатия	9,9	9,6	10,5	10,3
Номинальная мощность при частоте вращения коленчатого вала 5600 мин–1, кВт (л.с.)	53,0 (72,0)	56,0 (76,0)	60 (81,6)	68,8 (93,5)	65,5 (89,1)
Максимальный крутящий момент Нм (кгм)	103,9 (10,4)	115,7 (11,6)	125	128,3 (12,8)	131
Порядок работы цилиндров	1–3–4–2
Гнет или нет клапана при обрыве ремня ГРМ	Не гнет	Не гнет	Не гнет	Гнет	Не гнет

Двигатель ВАЗ 2111

8 клапанный двигатель ВАЗ 2111 был создан на базе двигателя 2110. У двигателей 2111 и 2110 одинаковые корпусные детали, кривошиповано-шатунный и газораспределительный механизмы, система смазки, одинаковая подвеска силового агрегата. Отличия двигателя ваз 2111 от 2110 в системе подачи топлива, вместо карбюратора, применена система распределенного впрыска топлива. Поэтому есть небольшая разница в сборке и разборке, в части снятия и установки узлов подачи воздуха и системы питания.

Двигатель ВАЗ 2112

Двигатель ВАЗ 2112 16 клапанов разработан на базе двигателя 2110, но имеет много отличий и оригинальных деталей, что связано в первую очередь с установкой на двигатель автомобиля 16-клапанной головки и привода двух распределительных валов, а также с другой системой подачи воздуха в цилиндры.

Почему прогорают клапана

Прогар клапанов возникает по разным причинам. Для моторов, которые предполагают необходимость периодической регулировки клапанов, прогар клапана часто происходит по причине несвоевременной регулировки теплового зазора клапанов. На двигателях с автоматической регулировкой указанного зазора выход из строя гидрокомпенсаторов также нередко приводит к тому, что клапан прогорает.

Основными причинами прогара клапанов двигателя являются:

клапана сильно зажаты;
изношена направляющая втулка клапана;
изношен стержень самого клапана;
двигатель работает на обедненной смеси (особенно при наличии ГБО);

Последствия езды с прогоревшим клапаном бывают разные, начиная от повышенного расхода топлива и заканчивая выгоранием седла клапана. В отдельных случаях прогоревшее седло клапана приводит к необходимости ремонта седла или даже полной замены головки блока цилиндров.

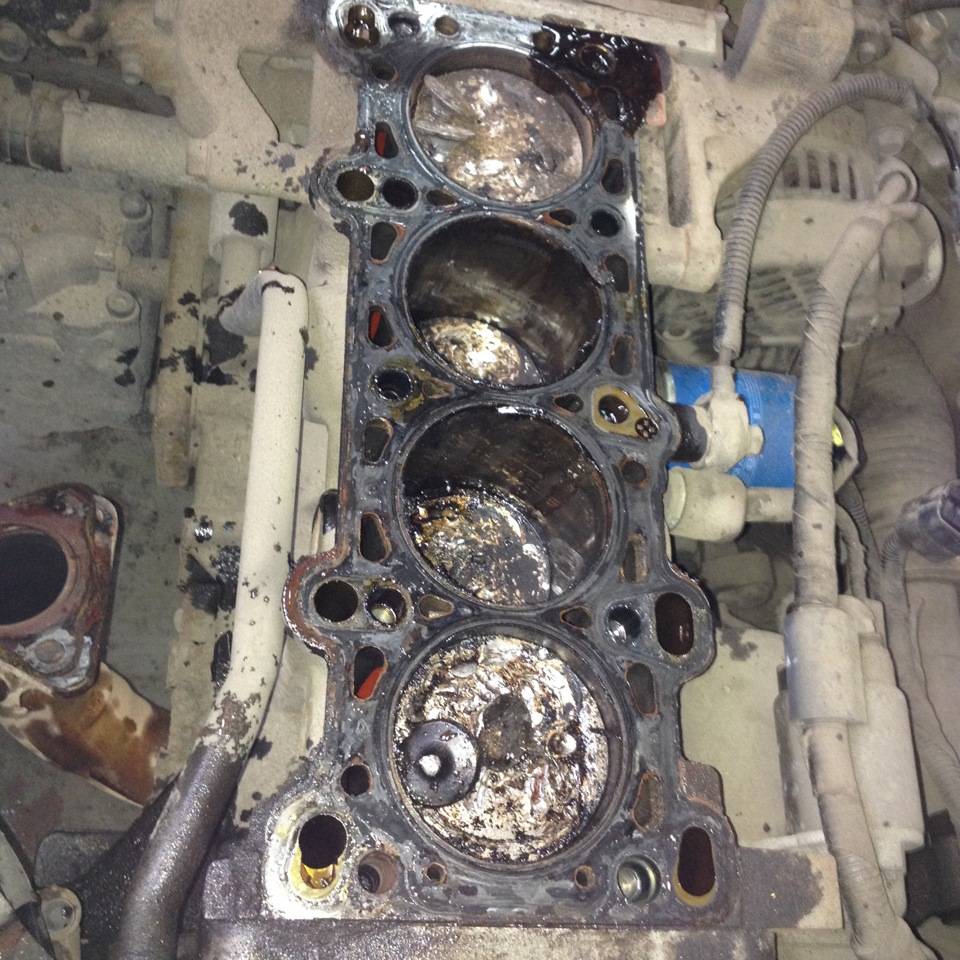

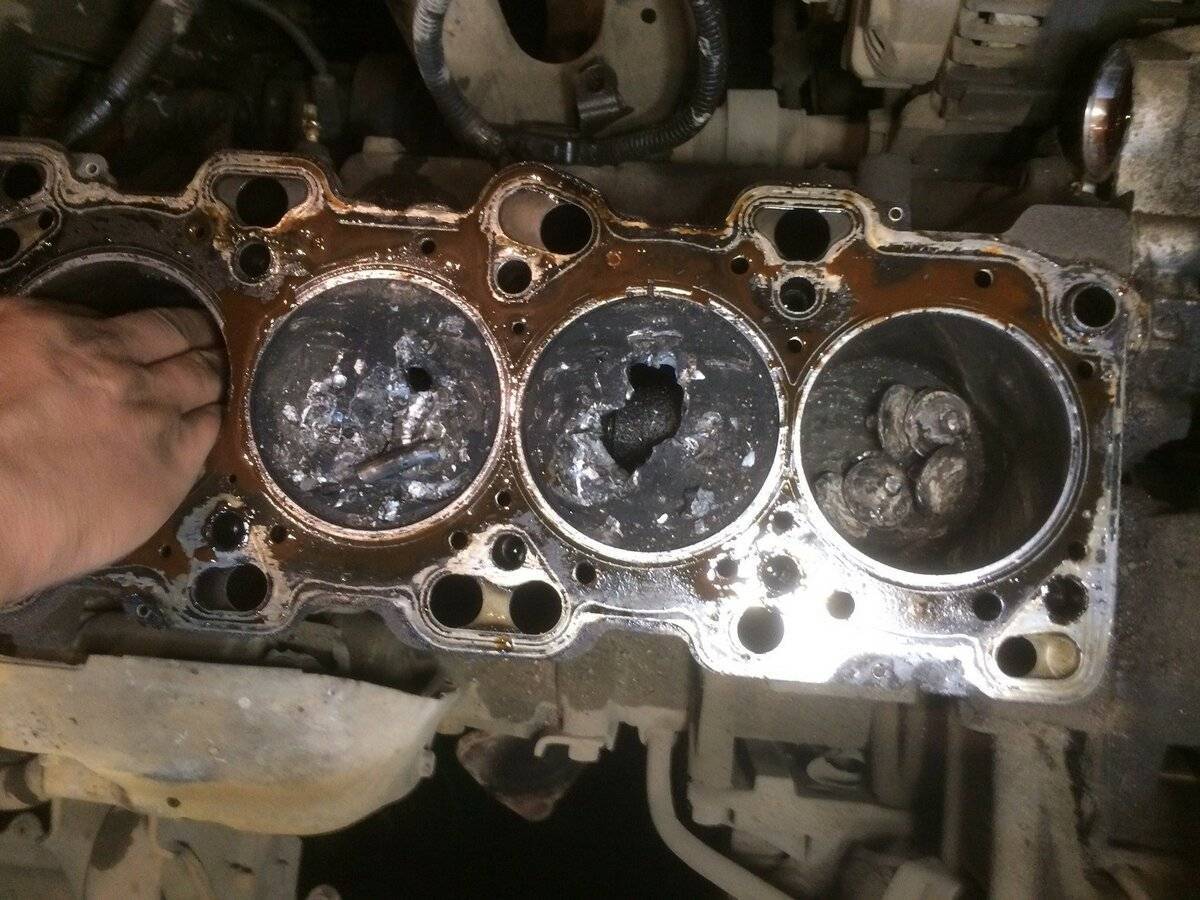

Прогоревший клапан может в один момент разрушиться, после чего осколки клапана попадают в цилиндр двигателя. В результате могут возникнуть серьезные повреждения поршня, дефекты ГБЦ или БЦ. В последнем случае существует риск того, что большой кусок прогоревшего клапана пробьет блок цилиндров двигателя, что является фактическим выведением из строя не только головки блока и поршневой группы, но и блока цилиндров. В такой ситуации длительная эксплуатация мотора с прогоревшим клапаном может привести к необходимости замены всего двигателя.

Популярные статьи Выбор проводов для пуска двигателя и «прикуривания» автомобиля

Гнёт ли клапана на Ладе Гранте 8 клапанной: 11186 (82 л.с) и 21116 (87 л.с.), + видео?

Варианты 8-ми клапанных двигателей хорошо знакомы владельцам Лада Гранта ещё по-прежним моделям АвтоВаза. Данные двигатели имеют индексы 11183 и (11186, 21116), мощность их 82 и 87 лошадиных сил соответственно.

Основная статья: Какие двигатели устанавливают на автомобили Лада Гранта.

Отечественный потребитель очень боится обрыва ремня ГРМ. Поэтому данный вопрос играет не последнюю роль при выборе модификации автомобиля.

В случае такой ситуации может произойти загибание клапанов, что в народе породило высказывание «кулак дружбы«. Есть даже слэнг, который обозначает моторы, гнущие клапана как «втыковые», а моторы, которые лишены этого недостатка — «безвтыковые».

Чтобы обрыва ремня не произошло, необходимо менять ремень вовремя (подробнее о том, когда необходимо менять ремень ГРМ по рекомендации завода и по опыту Грантоводов читайте здесь).

Модификация 11183 (комплектация «Стандарт», 82 л.с.)

Двигатель 11183 (под капотом Лада Калина)

Самые первые модификации автомобиля Гранты шли с необлегченной шатунно-поршневой группой, на таких двигателях клапана не гнёт, тут всё зависит от оборотов в момент обрыва ремня. Данные двигатели устанавливались на автомобили в комплектации «Стандарт» и имели обозначение 11183. Преимущество данного мотора в его тяговитости, на низах он едет словно дизель!

По сути дела это полная копия двигателя ВАЗ-2108, только с увеличенным объёмом, а владельцы девяток во всю хвалились историями о том, как порвался ремень ГРМ и ничего с двигателем не случилось.

Двигатель 11186 (87 л.с.) — клапана гнёт!

Двигатель 11186 (под капотом)

11186 двигатель специально для CarFrance.ru от Грантовода Игоря

При обрыве ремня ГРМ на двигателе 11186 автомобиля Лады Гранты — клапана гнёт, уже было много случаев, которые подтвердили эту гипотезу. Самый удачный вариант развития событий при обрыве ГРМ на этом двигателе — это загиб впускных клапанов.

Двигатель 11186 (снятый с авто)

Двигатель 21116 (87 л.с.) — клапана гнёт!

21116 двигатель гнёт клапана

Данный двигатель устанавливается на автомобиле Лада Гранта в комплектации «Норма». И он тоже гнёт клапана, к сожалению.

Основная статья: Двигатель 21116: отзывы, ресурс до капитального ремонта — подробный обзор двигателя от Грантоводов!

Двигатель 21116 (87 л.с.) — один из самых распространённых на автомобиле Лада Гранта

Для того, чтобы увеличить мощность, конструкторам АвтоВаза пришлось установить облегченно-поршневую группу в 114 мотор. Это привело к тому, что место под выемки в поршнях теперь отсутствует полностью, а это означает в 100% поршня погнёт. Так как поршень стал тоньше, то с большой долей вероятности поршень после «встречи с клапанами» тоже придёт в негодность и рассыпется на части.

Отличия у 21116 и 11186 только в том, что первый устанавливается импортная шатунно-поршневая группа, а на второй — отечественная.

Ремонт (стоимость, гарантия)

Ремонт в самой простой ситуации начнётся с отметки в 15 тысяч рублей, зависит от региона и квалификации мастера. Что самое печальное, что данные ситуации возникают и на небольшом пробеге, около 15 000 км. Но в данном случае, Вы еще можете обратиться по гарантии к своему официальному дилеру. Данный вид работ является гарантийным.

Поскольку при обрыве ремня ГРМ рвёт клапана и на 16-ти клапанниках, то на нашем сайте развернулась бурная дискуссия о том, какой же всё-таки двигатель лучше: 8 или 16 клапанов.

Как проверить состояние ремня ГРМ?

Для визуальной проверки ремня ГРМ необходимо снять крышку привода ГРМ. Сделать это не сложно, на 8-ми клапанниках места под капотом очень много. Снимаете крышку и начинаете визуальный осмотр ремня. Он должен быть как новый, без трещин и порепин, без грязи и налёта, сухой.

Если состояние ремня вызывает опаску, то его необходимо заменить, подробнее в статье: замена ремня ГРМ на 8-ми клапанной Гранте.

Как проверить состояние помпы и натяжного ролика?

Для проверки состояния помпы необходимо снять нижнюю половину крышки привода ГРМ. Далее ослабьте натяжение ремня путём ослабления натяжного ролика. Проверьте работоспособность помпы, покрутите её и посмотрите, есть ли люфт. Если люфт есть, то не тяните, и меняйте помпу, так как она может заклинить в ближайшее время.

Аналогичным образом на люфт проверяется и натяжной ролик.

Также Вас должны насторожить посторонние шумы при работе двигателя. Признаком скорой поломки помпы и роликов является звук «шуршания» этих элементов.

Случались случаи обрыва ремня ГРМ и загиба клапанов в результате заклинившей помпы и на пробеге не более 20 000 км.

Что делать, чтобы клапана не погнуло при обрыве грм

Для того чтобы клапана не загнуло необходимо следить за состоянием

ремня ГРМ. Необходимо менять его по срокам, указанным в сервисной книжке (приблизительно 60–70 тыс. км.) . Но также необходимо периодически производитьвизуальный осмотр ремня, даже если срок замены не подошёл. Довольно часто ремень рвётся сразу после его установки через 1000–2000 км. Это происходит в том случае, если работы по его замене произведены недоброкачественно.

Периодически снимайте кожух и проверяйте ремень. Осматривайте его с внешней стороны, проверьте рёбра ремня и наличие микротрещин. А также он должен быть не сильно зажат. Такие осмотры проводите время от времени. Как только увидите признаки износа на ремне — это значит пришло время его заменить.

Простой способ

Для начала вспоминаем, на каких оборотах мотор вдруг внезапно заглох. Вы ехали по трассе или стояли на светофоре — от этого многое зависит.

Если мотор работал на холостых или оборотах менее 2000 об/мин, то загиба скорее всего не было. Если же двигатель работал на оборотах свыше 2500 об/мин и внезапно заглох при движении — то клапана загнуло 100%. Вообще, для более точной диагностики мотор, все же, лучше разобрать и проверить.

Если имеем дело с первым случаем, то выставляем валы по меткам, одеваем новый ремень и пробуем мерить компрессию. Если она положительная во всех цилиндрах, то клапана не загнуло. А если они низкая, то разборка двигателя неизбежна.

Фото взяты из интернета!

Причины обрыва ремня ГРМ

Наиболее распространенные причины, которые приводят к обрывам приводного ремня, – это несоблюдение владельцами предписаний производителя по замене. Когда машина новая и находится на гарантии, то владельцы очень редко заглядывают под капот – всю работу по обслуживанию выполнит официальный дилер. Когда гарантия заканчивается, многие пытаются сэкономить на замене ремня.

Популярные статьи Как выкрутить сломанные свечи зажигания самостоятельно

Нередко может выйти из строя помпа. Во многих моделях авто она приводится от ремня ГРМ. Если помпа выходит из строя, то систему заклинит, а ремень протрется за несколько часов. Также одна из самых популярных причин – это некачественные ремни. Поэтому лучше приобретать качественные и оригинальные расходные материалы.

Могут выходить из строя и распределительные валы, а также натяжные ролики механизма ГРМ. Последние отваливаются или же могут заклинить – ремень или слетает с шестеренок или происходит обрыв. Вот из-за чего на ВАЗ загнуло клапаны.

С ремнем может случатся не только обрыв. Нередко зубья срезаются, а обнаружить их не так просто. Зубья могут проскакивать, если поломалась пружина натяжного ролика. На некоторых моторах шестеренка распределительного вала имеет специальную коническую посадку. В качестве страховки от проворачивания шестерни служит только затянутый болт. Если его не дотянуть, то есть риск, что шестерня провернется, а в результате гнет клапаны. Замена — единственный выход из ситуации.

На аварийную лампу показывающую степень давления масла
На состояние сальников – Если они пришли в негодность и пропускают масло на ремень ГРМ он быстро выйдет из строя. Главным свидетельством протечек служат масляные пятна на асфальте или поверхности мотора.
Избегайте , так как подобные рывки могут спровоцировать обрыв уже после 20 тыс. км пробега

Читать статью Как понять, что прогорел клапан: причины, признаки и последствия

Даже при соблюдении всех советов, нельзя быть уверенными в том, что он не порвётся в дороге, поэтому, полезно будет иметь комплект инструментов и новый ремень для быстрого осуществления замены.

В каких случаях гнет клапана при обрыве ремня ГРМ?

Часто автовладельцы сталкиваются с такой неприятной ситуацией как обрыв ремня ГРМ и последующее загибание клапанов. В подобном случае требуется дорогостоящий и сложный ремонт, расходы на который будут сопоставимы с капитальным восстановлением двигателя. Вопреки расхожему мнению, проблемы с загибанием клапанов чаще всего возникают не при обрыве привода ГРМ, а по причине заклинивания помпы охлаждающей жидкости.

Однако на определённых моторах даже при заклинивании помпы или обрыве ремня ГРМ клапана не загибаются, что позволяет с относительно минимальными затратами полностью восстановить автомобиль. Почему же на одних двигателях требуется дорогостоящий ремонт, тогда как на других моторах можно относительно недорого устранить имеющиеся поломки.

Для начала необходимо разобраться, что происходит с мотором при заклинивании помпы и обрыве ремня ГРМ. В подобном случае распределительный вал, который отвечает за открытие и закрытие клапанов, останавливается, но при этом коленвал вместе с поршневой группой продолжает своё вращение. Как результат, поршни на огромной скорости ударяются о клапана, обламывая или загибая их. В итоге, такой мотор с трудом подлежит восстановлению, а автовладельцу приходится менять клапанную группу и поршни с другими узлами.

На многих японских и вазовских автомобилях поршни имеют специальные проточки, которые позволяют избежать повреждения клапанов при обрыве ремня. На вазовских авто подобное решение объяснялось посредственным качеством привода ГРМ, который часто выходил из строя раньше положенного срока и быстро рвался, что без наличия такой защитной системы могло полностью вывести из строя двигатель автомобиля. Японские инженеры, используя подобную конструкцию с проточенными поршнями, ещё больше повысили надежность своих двигателей, которые даже при наличии таких серьезных неисправностей полностью не выходили из строя, а автовладелец мог с относительно минимальными затратами восстановить свой автомобиль.

Однако у такого решения имеются определенные недостатки. В первую очередь, это повышение расхода топлива и снижение мощности. Именно поэтому сегодня на многих современных автомобилях их производители отказались от наличия таких проточек, при этом автовладельцу настоятельно рекомендуют соблюдать требования по сервису, каждые 50-70 тысяч километров выполнять замену ремня ГРМ и другое обслуживание двигателя. При этом в обязательном порядке требовалось использовать исключительно качественные оригинальные запчасти для подобных ремонтных работ.

Только лишь на китайских автомобилях, которые не блещут надежностью, практически у всех двигателей имеется подобная конструкция с небольшими проточками, предупреждающими повреждение клапанов при обрыве привода газораспределительного механизма.

Узнать, загибает ли клапана при обрыве ремня ГРМ на конкретном двигателе, не составит какого-либо особого труда. Автовладельцу необходимо будет изучить инструкцию к своему автомобилю или обратиться с подобными вопросами на многочисленные тематические форумы в интернете. В интернете можно найти соответствующие таблицы, в которых наглядно предлагается информация о типе мотора на конкретном автомобиле и его безопасность для клапанов при обрыве ГРМ ремня.

При этом необходимо понимать, что какая быть надежная система не использовалась на автомобиле, как бы правильно автовладелец не ухаживал за машиной, всё же полностью исключить вероятность обрыва ремня ГРМ будет невозможно. Причём подобная проблема сегодня характерна не только для двигателей с ременным приводом механизма газораспределения, но и с, казалось бы, вечной цепью.

Это ранее считалось, что цепь будет практически вечной, а владелец такого автомобиля будет полностью избавлен от каких-либо проблем с обслуживанием газораспределительного механизма. Однако сегодня цепи растягиваются уже после 100-150 тысяч километров пробега, требуя вскрытия, дефектовки и ремонта. Если же автовладелец пренебрегает таким сервисным ремонтом, то, в конечном счете, это приводит к серьезным неисправностям и необходимости капитального восстановления двигателя.

Выводы

Обрыв ремня ГРМ или заклинивание помпы может привести к повреждениям клапанов и их загибанию. В прошлом популярностью пользовались двигатели, которые имели специальные проточки на цилиндрах, что предупреждало повреждение клапанов при заклинившем распределительном вале. Однако такая конструкция мотора имеет существенные недостатки, поэтому сегодня большинство автопроизводителей отказались от подобной защитной системы, полагаясь на качество используемых ремней и цепей.

Почему загибает клапана и возможные риски

К сожалению, потеря целостности ГРМ вне зависимости от типа его привода (ременного или цепного) практически всегда влечет за собой загиб клапанов в двигателе, что чревато серьезными последствиями в виде усложнения ремонтного процесса и, как следствие, его максимального удорожания. Так, мастерам придется не только менять газораспределительный элемент, но и полностью разбирать двигатель, дабы заменить погнувшиеся клапаны и поршневую систему, и иногда проще купить новый мотор, чем оплачивать ремонт старого.

А для того чтобы избежать столь негативных последствий, необходимо понять сам механизм поломки, а также понимать последствия:

Так, в абсолютном большинстве случаев клапанная деформация происходит в следствие обрыва шлейфа или растяжения цепи, в результате чего происходит моментальная остановка распределительного вала при продолжающем свою работу коленвале.
В итоге клапаны уходят в цилиндр, тогда как им навстречу поднимается поршень, со всей силой бьющий по клапанным тарелкам и сгибающий стержни, после чего двигатель останавливается, и дальнейшая его эксплуатация становится невозможной.
Если же продолжить ездить на таком моторе, то следующими выйдут из строя поршни и, как следствие, головки цилиндров, со всеми вытекающими отсюда последствиями. Если поршни полностью вышли из строя, их нужно заменить. Предлагаем вам приобрести качественные кованы поршни.

Популярные статьи Ошибка P0327 – низкий уровень сигнала от датчика детонации

Что касается причин, провоцирующих разрыв ремня ГРМ или растяжение звеньев его цепи, то к наиболее распространенным из них относятся:

износ;
неправильная замена;
использование некачественных комплектующих при повторной установке;
образование течи технических жидкостей.

Важно помнить, что любой из этих факторов обязательно повлечет за собой гнет стержней, если конечно, речь не идет об эксплуатации предыдущих поколений автомобилей отечественного производства, в конструкции которых по умолчанию были предусмотрены специальные поршневые выемки, предотвращающие прямое столкновение с клапанами. И сегодня все большее количество новых моделей российских автоконцернов оборудуются подобной защитой, что позволяет избежать столь серьезных повреждений

Автозапчасти и СТО

На каких двигателях гнёт клапана?

На машинах с 8-ми клапанным двигателем загибает реже всего, а вот 16-ти и 20-ти кл., будь-то бензин или дизель загиб происходит в большинстве случаев. Правда иногда это может быть один или несколько клапанов, а если двигатель работал на холостых, то и вовсе беда пронесет. Но таких случаев мало, в основном, последствия необратимы. Таблица со списком двигателей на которых гнет клапана всех популярных автомобилей при обрыве ремня газораспределительного механизма.

Работа клапанного механизма происходит следующим образом: в момент достижения поршнем верхней мертвой точки происходит закрытие обоих клапанов в камере сгорания – в ней создается определенное давление. Обрыв ремня приводит к тому, что клапана не успевают своевременно закрыться перед приходом поршня. Таким образом, возникает их встреча – столкновение, которое непосредственно приводит к тому, что клапан гнется. Ранее, для того, чтобы предотвратить подобную проблему, на старых двигателях производились специальные проточки под клапана. На двигателях нового поколения также встречаются похожие выемки, но предназначаются они лишь для того, чтобы избежать в процессе работы двигателя деформации клапанов и при возникновении обрыва ремня они абсолютно не спасают.

С физической точки зрения с момент обрыва ремня ГРМ происходит моментальная остановка распредвалов, под действием возвратных пружин, которые тормозят его кулачки. Коленвал в этот момент инерционно продолжает вращательное движение (независимо от того, была включена передача или же нет, низкие были обороты или же высокие, маховик продолжает его крутить). То есть поршни продолжают работать, а как результат – бить по открытым на данный момент клапанам. Довольно редко, но случается, когда клапана повреждают и сам поршень.

Причины обрыва ремня ГРМ

изнашивание ремня как такового или же его низкое качество (шестерни валов имеют острые края или попадание масла из сальников).
клинит коленвал.
клинит помпа (самое распространенное явление).
клинят несколько или один распредвал (например, из-за прихода в негодность одного из них – однако, тут последствия немного иные).
откручивается натягивающий ролик или клинят ролики (происходит ослабление или перетяжка ремня).

Современные двигатели, так как они мощнее, в сравнении с их предшественниками, имеют намного меньшую и живучесть. Если рассматривать причину, опираясь на клапана, данная проблема возникает вследствие малого расстояния между ними и поршнем. То есть, если в момент прихода поршня клапан приоткрыт, то моментально происходит его загиб. Так как для большей компрессии и сжатия в дне поршня нет проточки под клапан необходимой глубины.

Как узнать гнет ли клапана?

Проверка двигателя грозит ли загиб клапанов после обрыва ГРМ

В этом вопросе вам не поможет ни визуальный осмотр, ни цифры, приведенные в таблицах «гнет клапана». Даже если у вас в руках есть информация от производителя о повреждениях в случае обрыва ремня, неизвестно, насколько она является достоверной.

При желании проверить наличие вероятности загиба поршнем клапанов при обрыве ремня ГРМ необходимо снять ремень, выставить первый поршень у ВМТ, провернуть на 720 градусов распредвал.

Если все прошло хорошо и он не уперся, можно продолжать проверку – переходить на второй поршень. Когда и там все нормально, то возможный обрыв ремня не приведет к негативным последствиям для двигателя вашего автомобиля.

Подведем итоги

Начнем с того, что появление первых признаков прогара клапанов является поводом для незамедлительной диагностики мотора. Если двигатель требует периодической регулировки клапанов, тогда данную процедуру необходимо осуществлять строго по регламенту. Не следует ожидать того момента, когда появится шум или стук клапанов.

А еще интересно: Как правильно пользоваться раздаткой на ниве 2121

На автомобилях, которые эксплуатируются на газу, необходимо уделять вопросу регулировки клапанов повышенное внимание. На таких авто желательно регулировать клапана каждые 10 тыс

км. пробега, то есть параллельно замене масла на плановом ТО. Дело в том, что прогар выпускного клапана в двигателях на газу встречается намного чаще сравнительно с бензином.

Стремление водителя максимально экономить на топливе после установки ГБО зачатую выражается в том, что владелец просит настройщиков сделать машину экономичной. Мастера обедняют подачу газа, в результате двигатель заметно теряет в мощности, но существенного снижения расхода газа не происходит. Дело в том, что для поддержания динамичного темпа езды приходится активнее нажимать на акселератор.

Стук клапанов на холодном двигателе Клапана стучат на холодном двигателе или после прогрева мотора: возможные причины стука клапанного механизма. Диагностика неисправности, полезные советы.
Вреден ли газ для двигателя автомобиля Как установка ГБО и переход на газ влияет на двигатель и моторесурс. Особенности настройки газового оборудования, подбор масла и обслуживание ДВС на газу.
Что такое бедная топливовоздушная смесь: причины… Основные причины, кторые приводят к обеднению рабочей смеси. Бедная смесь на карбюраторных и инжекторных ДВС, а также на моторах с ГБО. Диагностика, ремонт.
Регулировка зазоров клапанов своими руками Для чего и когда нужно регулировать клапана. Самостоятельная регулировка зазоров клапанного механизма при помощи щупа и регулировочных шайб. Рекомендации.
Низкая компрессия в дизельном двигателе Проблемы с запуском дизеля. Признаки низкой компрессии и причины неисправности: ГРМ, зеркало цилиндров, поршень и кольца. Производим замер компрессии.
Как заглушить клапан егр на дизеле Почему рекомендуется отключить систему EGR на дизельном двигателе и как правильно отключать ЕГР. Механическое глушение клапана егр и программное отключение.

На каких машинах гнет клапана при обрыве ремня ГРМ

Известно, что работа клапанного механизма происходит следующим образом: в момент достижения поршнем верхней мертвой точки происходит закрытие обоих клапанов в камере сгорания – в ней создается определенное давление. Обрыв ремня приводит к тому, что клапана не успевают своевременно закрыться перед приходом поршня. Таким образом, возникает их встреча – столкновение, которое непосредственно приводит к тому, что клапан гнется.

Ранее, для того, чтобы предотвратить подобную проблему, на старых двигателях производились специальные проточки под клапана. На двигателях нового поколения также встречаются похожие выемки, но предназначаются они лишь для того, чтобы избежать в процессе работы двигателя деформации клапанов и при возникновении обрыва ремня они абсолютно не спасают.

С физической точки зрения с момент обрыва ремня ГРМ происходит моментальная остановка распредвалов, под действием возвратных пружин, которые тормозят его кулачки. Коленвал в этот момент инерционно продолжает вращательное движение (независимо от того, была включена передача или же нет, низкие были обороты или же высокие, маховик продолжает его крутить). То есть поршни продолжают работать, а это означает – бить по открытым на данный момент клапанам. Довольно редко, но случается, когда клапана повреждают и сам поршень.

На каких двигателях гнет клапана?

TOYOTA

Двигатель	Гнет	Двигатель	Не гнет
1С	гнет	Camry V10 2.2GL	не гнет
2С	гнет	3VZ	не гнет
2E	гнет	1S	не гнет
3S-GE	гнет	2S	не гнет
3S-GTE	гнет	3S-FE	не гнет
3S-FSE	гнет	4S-FE	не гнет
4A-GE	гнет (на холостых не гнет)	5S-FE	не гнет
1G-FE VVT-i	гнет	4A-FHE	не гнет
G-FE Beams	гнет	1G-EU	не гнет
1JZ-FSE	гнет	3A	не гнет
2JZ-FSE	гнет	1JZ-GE	не гнет
1MZ-FE VVT-i	гнет	2JZ-GE	не гнет
2MZ-FE VVT-i	гнет	5A-FE	не гнет
3MZ-FE VVT-i	гнет	4A-FE	не гнет
1VZ-FE	гнет	4A-FE LB	не гнет (работающие на обедненной смеси (lean burn))
2VZ-FE	гнет	7A-FE
3VZ-FE	гнет	7A-FE LB	не гнет (работающие на обедненной смеси (lean burn))
4VZ-FE	гнет	4E-FE	не гнет
5VZ-FE	гнет	4E-FTE	не гнет
1SZ-FE	гнет	5E-FE	не гнет
2SZ-FE	гнет	5E-FHE	не гнет
1G-FE	не гнет
1G-GZE	не гнет
1JZ-GE	не гнет (на практике возможно)
1JZ-GTE	не гнет
2JZ-GE	не гнет (на практике возможно)
2JZ-GTE	не гнет
1MZ-FE тип’95	не гнет
3VZ-E	не гнет

SUZUKI

Двигатель	Не гнет
G16A (1.6л 8 клап)	не гнет
G16B (1.6 л 16 кл.)	не гнет

DAEWOO

Двигатель	Гнет	Двигатель	Не гнет
Ланос 1.5	гнет	Ланос, Sens 1.3	не гнет
Ланос 1.6	гнет	Нексия 1.6. 16 Узбек.	не гнет
Матиз 0.8	гнет и еще направляющую под замен	Нексия 1.5. 8 (Евро-2 G15MF авто до 2008 г.)	не гнет
Нексия A15SMS (Евро-3, после 2008г.)	гнет
Nubira 1,6л. DOHC	гнет

CHEVROLET

Двигатель	Гнет
Aveo 1.4 F14S3, 8 кл.	гнет
Aveo 1.4 F14D3 16кл.	гнет
Aveo 1.6	гнет
Aveo 1.4 F14S3	гнет
Lacetti 1,6л. и 1,4л.	гнет
Captiva LT 2,4 л.	гнет

CITROEN

Двигатель	Гнет
Ситроен Ксантия (Citroen Xantia) XU10J4R 2.0 16кл	гнет
Citroen ZX 1.9 и 2.0 (дизель)	гнет
Citroen C5 2.0 136 л.с.	гнет
Citroen C4 1.6i 16V	гнет
Citroen jumper 2.8 НDI	гнет
Citroen Berlingo 1.4 и 1.6	гнет
Citroen Xsara 1.4 TU3JP	гнет

HYUNDAI

Двигатель	Гнет
Getz 1.3 12кл	гнет
Getz 1.4 16кл	гнет
Accent SOHC 1.5 12V и DOHC 1.5 16v	гнет
Н 200, D4BF	гнет
Elantra, G4FC	гнет
Sonata, 2.4л	гнет

Двигатель	Гнет	Двигатель	Не гнет
2111 1.5 16кл.	гнет	2111 1.5 8кл.	не гнет
2103	гнет	21083 1.5	не гнет
2106	гнет	21093, 2111, 1.5	не гнет
21091 1.1	гнет	21124, 1.6	не гнет
20124 1.5 16v	гнет	2113, 2005 г.в. 1.5 инж., 8 кл.	не гнет
2112, 16 клапанов, 1.5	гнёт (при стоковых поршнях)	11183 1.6 л 8 кл. “Стандарт” (Лада Гранта)	не гнет
21126, 1.6	гнет	2114 1.5, 1.6 8 кл.	не гнет
21128, 1.8	гнет	21124 1.6 16 кл.	не гнет
Лада Калина Спорт 1.6 72кВт	гнет
21116 16 кл. “Норма” (Лада Гранта)	гнет
2114 1.3 8 кл. и 1.5 16 кл	гнет
Лада Ларгус K7M 710 1,6л. 8кл. и K4M 697 1.6 16 кл.	гнет
Нива 1,7л.	гнет

Читать статью Чем отличаются впускные и выпускные клапаны

RENAULT

Двигатель	Гнет
Logan, Clio, Clio 2, Laguna 1, Megane Classic, Kangu, Symbol	гнет (в большинстве случаев)
K7J 1.4 8кл	гнет
K4J 1.4 16 кл.	гнет
F8Q 622 1.9D	гнет
1.6 16V K4M	гнет
2.0 F3R	гнет
1.4 RXE и все двиг рено как 8-ми так и 16-ти кл.	гнет
Master g9u720 2,8 (диз.)	гнет

Двигатель	Гнет
S40 1.6 (ремень)	гнет
740 2.4D	гнет (ломает распредвал и толкатели)

Двигатель	Гнет	Двигатель	Не гнет
Spectra 1.6	гнет	D4EA	не гнет
Rio А3Е 1343см3 8кл. A5D 1,4 л., 1,5л. 1.6кл.	гнет
Magentis(Маджестик) G4JP 2л.	гнет
Serato, Spektra 1.6 16v	гнет
Seed (Сид) 1.4 16кл.	гнет

Двигатель	Гнет
Brava 1600 см3 16 кл.	гнет
Tipo и Tempra 1.4, 8-клап. и 1.6 л	гнет (в редких случаях не гнутся)
Tipo и Tempra 1.7 дизель	гнет
Ducato 8140	гнет (ломает рокера)
Ducato F1A	гнет

Mercedes

Двигатель	Гнет
271 моторо	гнет
W123 615,616 (бенз., дизель)	гнет

Peugeot

Двигатель	Гнет	Двигатель	Не гнет
307 TU5JP4 1.6	гнет	607 2.2 hdi 133 л.с.	не гнет (но ломает рокера, авто глохнет без какого либо шума)
206 TU3 1.4	гнет	Boxer 4HV, 4HY	не гнет (но ломает рокера)
405 1,9л. бенз	гнет
407 PSA6FZ 1,8л.	гнет

Двигатель	Гнет	Двигатель	Не гнет
Accord	гнет	Civic В15Z6	не гнет
D15B	гнет

Двигатель	Гнет	Двигатель	Не гнет
zetek 1.8 л	гнет	zetek 2.0 л	не гнет
Focus II 1.6л. 16v	гнет	Sierra 2.0 CL OHC 8 кл.	не гнет
Mondeo 1.8 GLX 16 кл.	гнет + гидрокомпенсаторы заклинивает

Двигатель	Гнет	Двигатель	Не гнет
Geely Emgrand EC7 1.5 JL4G15 и 1.8 JL4G18 CVVT	гнет	Geely CK/MK 1.5 5A-FE	не гнет
Geely MK 1.6 4A-FE	не гнет
Geely FC 1.8 7A-FE	не гнет
Geely LC 1.3 8A-FE	не гнет

Mitsubishi

Двигатель	Гнет	Двигатель	Не гнет
6g73 2.5 GDI	гнет (на малых оборотах не гнет)	Паджеро 2 3.0 л 12 кл.	не гнет
4G18, 16 клапанов, 1600см2	гнет
Airtrek 4G63 2.0 л турбо	гнет
Carisma 1.6	гнет

Nissan

Двигатель	Гнет	Двигатель	Не гнет
Nissan Cefiro А32 VQ20DE	гнет	RB VG VE CA	не гнет
Nissan Primera 2.0D 8 кл.	гнет
Nissan Skyline RB25DET NEO	гнет, а RB20E ломает рокера
Nissan Sunny QG18DD NEO	гнет

VAG (Audi, VW, Skoda)

Двигатель	Гнет	Двигатель	Не гнет
ADP 1.6	гнет	1,8 RP	не гнет
Polo 2005 1.4	гнет	1,8 ААМ	не гнет
Транспортер T4 ABL 1.9 л	гнет	1,8 PF	не гнет
GOLF 4 1.4/16V AHW	гнет	1,6 ЕZ	не гнет
PASSAT 1.8 л. 20V	гнет	2,0 2Е	не гнет
Passat B6 BVY 2,0FSI	гнет + ломает направляющие клапана	1,8 PL	не гнет
1,4 ВСА	гнет	1,8 АGU	не гнет
1,4 BUD	гнет	1,8 EV	не гнет
2,8 ААА	гнет	1,8 ABS	не гнет
2,0 9А	гнет	2,0 JS	не гнет
1,9 1Z	гнет
1,8 KR	гнет
1,4 BBZ	гнет
1,4 ABD	гнет
1,4 ВСА	гнет
1,3 МН	гнет
1,3 HK	гнет
1,4 AKQ	гнет
1,6 ABU	гнет
1,3 NZ	гнет
1,6 BFQ	гнет
1,6 CS	гнет
1,6 АЕЕ	гнет
1,6 AKL	гнет
1,6 AFT	гнет
1.8 AWT	гнет
2,0 BPY	гнет

Двигатель	Гнет	Двигатель	Не гнет
X14NV	гнет	13S	не гнет
Х14NZ	гнет	13N/NB	не гнет
C14NZ	гнет	16SH	не гнет
X14XE	гнет	C16NZ	не гнет
X14SZ	гнет	16SV	не гнет
C14SE	гнет	X16SZ	не гнет
X16NE	гнет	X16SZR	не гнет
X16XE	гнет	18E	не гнет
X16XEL	гнет	C18NZ	не гнет
C16SE	гнет	18SEH	не гнет
Z16XER	гнет	20SEH	не гнет
C18XE	гнет	C20NE	не гнет
C18XEL	гнет	X20SE	не гнет
C18XER	гнет	Кадет 1,3 1,6 1,8 2,0 л. 8кл.	не гнет
C20XE	гнет	1.6 если 8-ми кл.	не гнет
C20LET	гнет
X20XEV	гнет
Z20LEL	гнет
Z20LER	гнет
Z20LEH	гнет
X22XE	гнет
C25XE	гнет
X25X	гнет
Y26SE	гнет
X30XE	гнет
Y32SE	гнет
Корса 1.2 8v	гнет
Кадет 1,4 л	гнет
все 1.4, 1.6 16V	гнет

Двигатель	Не гнет
LF479Q3 1,3л.	не гнет
Tritec 1,6л.	не гнет
4A-FE 1,6л.	не гнет
5A-FE 1,5л. и 1,8л. 7A-FE	не гнет

Двигатель	Гнет
Tiggo 1,8л., 2,4л. 4G64	гнет
Amulet SQR480ED	гнет + ломаются коромысла
A13 1.5	гнет

Двигатель	Гнет	Двигатель	Не гнет
Е 2200 2,5л. диз.	гнет	323f 1,5 л. Z5	не гнет
626 GD FE3N 16V	гнет	Xedos 6, 2,0л., V6	не гнет
MZD Capella (Mazda Capella) FE-ZE	не гнет
F2	не гнет
FS	не гнет
FP	не гнет
KL	не гнет
KJ	не гнет
ZL	не гнет

Subaru

Двигатель	Гнет	Двигатель	Не гнет
EJ25D DOHC и EJ251	гнет	EJ253 2.5 SOCH	не гнет (только если на холостом ходу)
EJ204	гнет	EJ20GN	не гнет
EJ20G	гнет	EJ20 (201) DOHC	не гнет
EJ20 (202) SOHC	гнет
EJ 18 SOHC	гнет
EJ 15	гнет

Читайте также: Замена свечей зажигания на Лада Гранта 16 клапанов

Причины обрыва ремня ГРМ

изнашивание ремня как такового или же его низкое качество (шестерни валов имеют острые края или попадание масла из сальников).
клинит коленвал.
клинит помпа (самое распространенное явление).
клинят несколько или один распредвал (например, из-за прихода в негодность одного из них – однако, тут последствия немного иные).
откручивается натягивающий ролик или клинят ролики.

Современные двигатели, к сожалению, на фоне большей, в сравнении с их предшественниками, мощности имеют намного меньшую живучесть. Если рассматривать причину, опираясь на клапана, данная проблема возникает вследствие малого расстояния между ними и поршнем. То есть, если в момент прихода поршня клапан приоткрыт, то моментально происходит его загиб.

Как узнать гнет ли клапана

В этом вопросе вам не поможет ни визуальный осмотр, ни цифры, приведенные в таблицах. Даже если у вас в руках есть информация от производителя о повреждениях в случае обрыва ремня, неизвестно, насколько она является достоверной.

При желании проверить наличие вероятности загиба поршнем клапанов при обрыве ремня ГРМ, необходимо снять ремень, выставить первый поршень в ВМТ, провернуть на 720 градусов распредвал.

Если все прошло хорошо и он не уперся, можно продолжать проверку – переходить на второй поршень. Если и тут все нормально, то возможный обрыв ремня не приведет к негативным последствиям для двигателя вашего автомобиля.

Во избежание данной проблемы (загиб клапанов при обрыве) необходимо постоянно держать под контролем состояние и натяжение ремня ГРМ. При появлении малейшего незнакомого шума при работе, сразу же необходимо стараться выяснить причину его возникновения, необходимо наблюдать за состоянием роликов и помпы.

Если же приобретаете подержанный автомобиль, произведите незамедлительную замену ремня ГРМ, независимо от того, что вам рассказал продавец. И тогда такой актуальный вопрос как, гнет ли клапана при обрыве, Вас беспокоить не будет.

Список машин, в которых загибает клапана, если рвется ремень грм

Ниже представлена таблица, где перечислены модели двигателей, которые подвержены неисправности:

NIVA 1,7 л, 2111 1.5 16кл., 2114 1.3 8 кл. и 1.5 16 кл., 2103, Vesta 1.8 двигатель 21179, 2106, 21126 1.6, 21128 1.8, 21091 1.1, 20124 1.5 16V, Vesta 1.6 двигатель 21129, Kalina Sport 1.6, 21116 16 кл., Largus К7М 710 1,6 л. 8 кл. и К4М 697 1.6 16 кл.

Logan, Master g9u720 2,8 (дизель), Clio, 1.4 RXE, Laguna 1, 2.0 F3R, 1.6 16V K4M, Kangu, F8Q 622 1.9D, Symbol, K7J 1.4

Spectra 1.6, Seed 1.4 16 кл., Rio A3E 1343см3 8 кл. A5D 1,4-1,5 л. 1.6 кл.

Focus 2 1,6 л, 16 кл.; Mondeo 1,8, 16 кл.

6g73 2.5 GDI, Montero Sport 6g72 3.0 v6 177 л.с., 4G18 16 кл. 1600см3 , Carisma 1.6, Airtrek 4G63 2 л турбо

Cefiro A32, Sunny QG18DD, Primera 2.0D, Skyline RB25DET

X14NV, C18XER, X14NZ, C18XEL, C14NZ, C18XE, X14XE, Z16XER, X14SZ, C16SE, C14SE, X16XEL, X16NE, X16XE

626 GD 16 кл., E 2200 2,5 Disel

Ducato 8140, 2.8 турбодизель и F1A

2JZ-FSE, 1C, 2C, 4VZ-FE, 2E, 3VZ-FE, 3S-GE, 2VZ-FE, 1VZ-FE, VVT-i, 4A-GE, 2MZ-FE VVT-i, 1JZ-FSE

VAG (Audi, Volkswagen и др.)

Passat 1,8 л. 20V, ADP 1.6, AUDI A6 C4 2.5 TDI, Polo 2005 1.4, 0FSI, 1,4 BCA, 1,4 BUD, 2,8 AAA, 2,0 9A, GOLF 4 1.4/16V AHW

Lanos 1.5, 1.6, Nubira 1,6 л. DOHC, Matiz 0.8, Nexia A15SMS

Captiva LT 2,4 л, Авео 1.6, 1.4 F14S3 8 кл., Лачетти 1,6 л. и 1,4 л., F14D3 16 кл.

Xsara 1.4 TU3JP, Xantia XU10J4R 2.0 16 кл., Berlingo 1.4, 1.6, ZX 1.9, Jumper 2.8 HDI, 2.0 (дизель), C4 1.6i 16V, C5 2.0 136 л. с.

Sonata 2.4 л, Getz 1.3 12 кл., Elantra G4FC, 1.4 16 кл., Акцент SOHC 1.5 12V, DOHC 1.5 16V

407 PSA6FZ 1,8 л, 307 TU5JP4 1.6, 405 1,9 л (бенз.), 206 TU3 1.4

A13 1.5, Tiggo 1,8 л, 2,4 л, 4G64

EJ15, EJ25D DOHC, EJ18 SOHC, EJ251, EJ20 (202) SOHC, EJ204, EJ20G

Таким образом, во избежание лишних затрат, нужно выяснить, какой вид мотора установлен в машине и своевременно проводить техосмотр. А лучше всего заранее ознакомиться со списком автомобилей, находящихся в группе риска, чтобы быть готовым к возможным неполадкам и сделать всё, чтобы их предотвратить.

ВАЗ 2108 и ВАЗ 2109 — целая эра в автомобилях России

Хэтчбеки, которые в народе называли «Зубилами», получили славу надежных и выносливых автомобилей, они выпускались вплоть до нашего времени, несколько лет собирались в Украине, но уже полностью утратили актуальность внешнего вида и техники. Сегодня вы можете купить на вторичном рынке отличный вариант «Девятки» вполне свежего года выпуска в идеальном состоянии. Двигатель в этой машине имеет такие особенности:

были в истории модели силовые агрегат на 1.1, 1.3 и 1.5 литра с карбюратором, а также 1.5-литровый инжекторный агрегат;
все двигатели были защищены от влияния разрыва ремня ГРМ, клапана в силовом агрегате не гнулись;
автомобиль обладал вполне адекватной надежностью двигателей — этот узел ломался в машине последним;
все представленные конкуренты в свое время разносились передовым дизайном, отличным комфортом и прочими выгодами.

В самом начале своего производства автомобили ВАЗ 2109 и 2108 были настоящей революцией в отечественном автомобилестроении. Покупатели таких авто стали настоящими счастливчиками в глаза знакомых и друзей, ровно такими же, как сегодня покупатели последних моделей Mercedes. И этому были определенные логичные причины, такие как невероятная надежность главных узлов.

Автомобили, на которых НЕ загнёт клапана при обрыве ГРМ (список).

Стоит отметить, что в 2020 году «АвтоВАЗ» вернул «безвтыковые» поршни на ряд моделей. Рекомендую искать информацию по конкретной версии двигателя в Сети.

Список двигателей без проблемы загибания клапанов на «Опеле» выглядит так:

Остальные автопроизводители имеют куда более скромный список «безвтыковых» двигателей:

«Дэу» — не гнёт на «Ланосе» и «Сенсе» 1.3 литра, Нексиях 1,6 и 1,5 (до 2008 г. в.);
«Киа» — дизельный D4EA;
«Пежо» — дизельный 607 2,2 литра, «Боксер»;
«Форд» — «Сиерра» 8-кл., «Фокус» 1-го поколения 2,0 литра;
«Митсубиси» — «Паджеро» 2-го поколения 3,0 литра;
«Ниссан» — серии двигателей RBVGVECA;
«Мазда» — «Кседос», 323;
«Субару» — «Легаси» 90-х годов.
«Джили» — модели CK и MK с 1,5-литровым двигателем.

Причины, по которым гнёт клапана

Можно выделить следующие основные причины:

Состояние ремня грм (трещины, износ зубьев, ремень перетянут или ослаблен)
Несоблюдение сроков замены ремня (большой пробег автомобиля).
Попадание инородного тела (следует проверить правильность установки защитной крышки)

Что происходит в двигателе в момент обрыва ремня

На сегодняшний день чаще всего используются двигатели с 8 и 16 кл. Они отвечают за компрессию цилиндров и за выпуск отработанных газов. Они двигаются из-за распределительно вала, который раскручивается и нажимает на клапан.
Рабочий цикл двигателя — это периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя.
Рабочий цикл двигателя происходит за 4 такта или 2 оборота коленчатого вала двигателя. (такие двигатели называются 4х тактные, существуют и 2х тактные, но сейчас в автомобилях не применяются).
Такты:

Впуск
Сжатие
Расширение
Выпуск

Клапана в нужный момент открываются и закрываются. Привод осуществляется расположенными на распределительном валу кулачками. При вращении кулачек своей выступающей частью нажимает на клапан, в результате чего он открывается. Кл. пружина закрывает его.

Кулачек— составная часть газораспределительного вала (водители называют его распредвал). Распредвал имеет опорные шейки и кулачки. Крутящий момент от коленчатого вала на распредвал передаётся цепью или ремнём грм.

Если при работающем двигателе обрывается приводной ремень, то распредвал перестаёт быть связанным с коленчатым валом. И он может остановиться произвольно в таком положении, при котором какой-нибудь из клапанов будет полностью открыт. В этом случае поршень при движении вверх может столкнуться с клапаном, который в этом случае гнётся. И как следствие, двигателю грозит серьёзный ремонт. Предстоит разбор мотора, необходимо заменить клапана, а в некоторых случаях может пострадать и «Голова» блока, причём так, что потребуется полная её замена.

На каких машинах гнёт клапана

На большинстве автомобиле при обрыве ремня грм возникает проблема загиба клапанов

Неважно даже работает ли мотор на холостых оборотах или идёт по трассе. Все равно из они могут погнуться

Важно именно насколько провернуло шестерёнку при обрыве ремня. Загиб может произойти на 8, 16 и 20 кл. моторах, на дизелях и бензиновых двигателях, малолитражках и автомобилях с большим рабочим объёмом. Поэтому очень важно своевременно производить замену ремня газораспределительного механизма. Но обрыв грм не всегда приводит к загибанию.

На каких машинах не гнёт клапана

На некоторых двигателях имеется небольшая защита – проточки, представляющие небольшие выемки. Данные проточки установлены для того, чтобы при высоких оборотах поршень не догнал закрывающийся клапан. Но при разрыве ремня грм они также помогают уменьшить негативные последствия, а в некоторых случаях совсем не гнёт клапана.

Иногда автовладельцы вытачивают их самостоятельно, но это не всегда правильно. Так как наличие данных выемок ведёт к снижению двигателя, увеличению расхода топлива, и содержания окислов азота в отработавших газов. Многие автокомпании сейчас отказались от подобной защиты.

Самым надёжным методом борьбы с загибанием клапанов является своевременная замена ремня

Читать статью Лада гранта какой двигатель не гнет клапана

Самые распространенные проблемы ДВС 11186

ВАЗ 11186 заимствовал конструкцию у своего предшественника. Двигатель представляет собой чугунный блок с 4 цилиндрами в ряд и головой с 8 клапанами. Один распределительный вал. Гидрокомпенсаторов не предусмотрено, поэтому зазоры клапанов приходится выставлять вручную. ГРМ приводится ремнём.

Модернизация внесла улучшения в характеристики двигателя: он стал менее капризным, более надёжным и экономичным. Однако, без минусов движок не остался:

во время работы мотора слышны стуки. Часто проблема решается выставлением зазоров клапанов. Если не помогло, ставят новые поршни или подшипники коленвала;
плавают обороты на холостом ходу. Причина неисправности в глюках автоматической дроссельной заслонки и датчиков;
повышенный расход масла. Наблюдается при износе коренных вкладышей или колец поршней;
пропуск зажигания. Проблема в модуле зажигания. Он неремонтопригодный и подлежит замене.

Также владельцы Гранты жалуются на ненадёжность ЭБУ Итэлма. Электронный блок выходит из строя при попадании влаги. Чтобы предотвратить поломку, ЭБУ можно перенести в салон, чтобы избежать промокания во время дождей. Закрывать модуль плёнкой не рекомендуется, поскольку возникнет конденсат.

Самая критическая проблема 8-клапанной Лады Гранты заключается в том, что движок гнёт клапана. Исправить поломку можно только заменой на новые детали. Осталось выяснить, почему же клапана гнёт и как избежать неприятности.

Почему гнет клапана при обрыве ГРМ?

Причины обрыва ремня ГРМ

изнашивание ремня как такового или же его низкое качество (шестерни валов имеют острые края или попадание масла из сальников).
клинит коленвал.
клинит помпа (самое распространенное явление).
клинят несколько или один распредвал (например, из-за прихода в негодность одного из них – однако, тут последствия немного иные).
откручивается натягивающий ролик или клинят ролики (происходит ослабление или перетяжка ремня).

Обрыв ремня/цепи ГРМ: основные причины

Если сравнивать современные моторы с их предшественниками, сегодня двигатели имеют большую мощность и меньший ресурс. Что касается проблемы загиба клапанов, именно для достижения большей отдачи от мотора расстояние от поршня до клапана минимально. Даже слегка приоткрытый клапан гнет во время подъема поршня в ВМТ. Получается, различные технические инновации в двигателестроении никак не отразились на хорошо известной проблеме, которая присуща подавляющему большинству двигателей независимо от типа мотора и производителя. Речь идет о загибе клапанов при обрыве приводного ремня или цепи ГРМ.

Важным правилом во время эксплуатации автомобиля является контроль состояния ремня ГРМ и его своевременная замена. На ремне не должно быть расслоений, трещин или других дефектов. Также не допускается попадание различных техжидкостей на его поверхность. Появление писка, скрипа и других посторонних звуков потребует от владельца произвести проверку натяжения и состояния ремня ГРМ, а также натяжного и других роликов.

Чтобы ответить на вопрос, когда нужно менять ремень ГРМ, необходимо изучить инструкцию по эксплуатации конкретного автомобиля. Зачастую на новых машинах ремень меняется через 60 тыс. пройденных километров или через 2-3года (в зависимости от того, что наступит раньше). Плановая замена на оригинальный ремень предполагает следующую замену каждые 50 тыс. км

Неоригинальные ремни желательно выбирать с осторожностью и менять каждые 40 тыс. км

Теперь несколько слов о цепном приводе. Цепь ГРМ требует меньше внимания, так как замена цепи в среднем необходима один раз в 150-200 тыс. км. и более. При этом необходимо следить за натяжением цепи, состоянием натяжителя и успокоителя цепи. Усиление шума во время работы двигателя, появление металлического лязга и другие признаки укажут на необходимость немедленной проверки данных элементов.

Итак, вернемся к менее надежному сравнительно с цепью ремню. Ремень ГРМ чаще всего рвется по следующим причинам:

износ ремня в результате длительной эксплуатации или использование изделия низкого качества;
заклинивание помпы (водяного насоса);
подклинивание коленчатого вала, распределительного вала;
неисправность натяжного ролика, заклинивание роликов ГРМ;
разрушение ремня ГРМ в результате попадания на его поверхность моторного масла;
механические повреждения после контакта с острыми краями привода ГРМ, шестерней распределительных валов;

Причины обрыва ремня ГРМ

Устанавливая вместо оригинальной запчасти недорогой аналог китайского производства, следует быть готовым к тому, что он оборвется задолго до того, как «отходит» свои 60 тыс. Такая экономия грозит куда большими затратами, поэтому приобретать желательно либо штатные запчасти, либо качественные аналоги, которые подчас стоят дороже.

Кроме того, ремень приходит в негодность из-за систематического попадания грязи и масла, поэтому следует следить за состоянием защитного кожуха и обращать внимание на появление течей масла из двигателя. Инородный предмет, попавший между ремнем и шестерней, также способен привести либо к обрыву, либо к срезанию его зубьев

Помимо этих, наиболее часто встречающихся, могут быть и другие причины обрыва ремня ГРМ, такие как заклинивание, либо самопроизвольное отпускание натяжного ролика, клин помпы, а также заклинивание распределительного или коленчатого вала. К обрыву могут привести резкие нагрузки на ремень, например, если машина часто заводится «с толкача».

В каких случаях гнет клапана при обрыве ремня ГРМ?

Выводы

Почему рвётся ремень

Основная причина, по которой происходит разрыв ремня, связана с небрежным отношением владельца автомобиля. Все дело в несвоевременной замене изношенной детали. Средний интервал замены ремня составляет шестьдесят тысяч километров. Первый раз водители меняют деталь в СТО, а потом просто забывают об этом мероприятии.

Ряд основных причин, по которым может произойти обрыв ремня:

Качество запчастей

Качество запчастей зависит от марки производителя ремней ГРМ. На таких деталях не стоит экономить. Для среднего ценового сегмента высокую популярность приобрели ремни марки: Балаково, Bosch, Lemforder. Более дорогие – Gates, Contitech, Dayco. Чтобы не возникло неприятностей во время эксплуатации детали тщательно подходите к выбору деталей.
Ролик самопроизвольно заклинивает или отпускается.

Неправильная установка ремня

Довольно часто обрыв происходит через 1000- 2000 км. после предыдущей замены. Основная причина — недостаточная или черезмерная затяжка. Лучше всего производить подобные работы у проверенных мастеров, а также проверять состояние автомобиля после работ. Слушать не изменился ли звук, который издает двигатель. Проверять не съехал ли ремень, нет ли трещин.

Поломка роликов натяжения

Ролики натяжения предназначены для натяжения ремня ГРМ. Они не дают детали соскакивать и проскальзывать. Ролик – это своеобразный подшипник со специальным покрытием. У всех деталей есть своей срок службы. Изношенный ролик шумит и если не произвести его замену, то он за небольшой промежуток времени испортит полотно ГРМ.

Клин помпы

Чаще всего такой поломке подвержены автомобили российских производителей. В иномарках это редкое явление. Заклинивание помпы приводит к разрыву ремня и требует замены.

Несвоевременная замена

Старение и износ детали – одна из наиболее частых причин разрыва. Обрыв ремня по средним показателям происходит через шестьдесят тысяч километром. В автомобилях зарубежного производства эта цифра может достигать отметки сто пятьдесят тысяч километров пробега. Но у всего есть свой предел. Деталь за время эксплуатации истирается и приходит в негодность. Именно износ ремня – самая распространённая причина повреждения детали.
У российских автомобилей срок эксплуатации ремня может быть ещё ниже, чем описано выше, поэтому при покупке подержаного авто, лучше сразу заменить ГРМ.

Инородные элементы

Иногда масло, грязь могут попасть на деталь и заклинить Распредел или коленвалю Обязательно проверять защитную крышку, крепления. При необходимости – производить замену.

Полезные советы по теме

Выполнение рекомендаций облегчит жизнь водителю и двигателю его автомобиля:

узнать, погнет ли клапана в моторе вашего авто по таблице, по справочнику или своими руками;
возить с собой запасной ремень ГРМ;
покупать ремень хорошего качества (лучше все время одной марки);
периодически проверять натяжение ремня и проводить визуальный осмотр на наличие порезов, задиров, отслоений веревок;
при покупке машины Б/У у чужого человека, рекомендуется поменять ГРМ, даже, если бывший владелец сказал, что недавно заменил;

https://zen.yandex.ru/media/id/5a2baff47425f594f0646ccd/5d343f72a98a2a00ae8c3e03 https://zen.yandex.com/media/id/5ae422462f578c0c72466ac3/prover-na-tvoem-avto-pognutsia-li-klapana-pri-obryve-remnia-grm-spisok-5b1e0464f41c8700aa043248?feed_exp=ordinary_feed&from=channel&rid=2112135792.540.1573076046560.45192&integration=publishers_platform_yandex https://carnovato.ru/zagnet-li-klapana-pri-obryve-remnya-grm/ https://www.galloper.ru/forum/viewtopic.php?p=158100 https://zen.yandex.com/media/id/5ae422462f578c0c72466ac3/prover-na-tvoem-avto-pognutsia-li-klapana-pri-obryve-remnia-grm-spisok-5b1e0464f41c8700aa043248?feed_exp=ordinary_feed&from=channel&rid=2112135792.540.1573076046560.45192&integration=publishers_platform_yandex

Способы решения проблемы

Поскольку столкновение поршней с клапанами несет достаточно серьезные негативные последствия, то многих автолюбителей интересует, можно ли повлиять на эту ситуацию.

Существует несколько методов, которые позволяют сделать из мотора, гнущего клапаны, в «безвтыковый».

Самый простой из них – установка поршней с проточками. Кстати, на некоторых моторах ВАЗ именно так и решается проблема с «втыковостью».

На днище таких поршней имеются специальные углубления под тарелки клапанов. За счет этого последние в открытом положении не соприкасаются с поршнями, установленными в ВМТ.

Но таким способом можно модернизировать не все моторы, по той причине, что не всегда удается найти поршни с проточками заводского изготовления на замену «родных».

Второй метод – самостоятельное изготовление проточек на поршне. Этот способ подойдет для тех, кто не нашел «невтыковые» поршни на замену. Но у этого метода есть существенный недостаток – очень сложно изготовить одинаковые углубления на всех поршнях. В результате может образоваться дисбаланс поршней по весу, что скажется на ресурсе КШМ. Также разные по размеру проточки могут стать причиной разной компрессии в цилиндрах, и устранить эту проблему не удастся.

Третий метод – увеличение высоты камеры сгорания. Делается это путем установки 2-3 прокладок под головку блока. У этого способа негативная сторона — увеличение объема камеры сгорания, что влечет за собой падение компрессии, и как следствие – снижение мощности и увеличение расхода топлива.

Что будет, какие последствия подстерегают?

Знаете, иногда вы можете выйти «сухими из воды», то есть не понести никакого урона. Просто ставите новый, настраиваете авто и все – поехали дальше! А вот иногда вы попадаете на очень дорогостоящий ремонт.

При порыве ремня ГРМ страдают в основном клапана — если «утрировать картину», то получается — что верхний распределительный вал не работает по причине обрыва, клапана застыли в одном положении, а вот коленчатый вал толкает поршень вверх – тут то они и встречаются поршень и клапан, и страдает слабое звено – очень часто гнет клапана.

Реже, но опять же бывает – ломает пастель распредвала, или пробивает верхнюю часть поршня.

Это очень неблагоприятный расклад, как минимум нужно менять клапана, а это – разбирать двигатель – покупать новую прокладку, клапана – правильно притирать и т.д. НА некоторых иномарках ремонт доходит до 30 000 рублей. А вот если пострадала пастель и поршни, то это еще дороже.

«Но постойте» — скажите вы, а как же «сухими из воды»?

Да такое также бывает – многие производители в верхней части поршня делают специальные углубления. Суть такова – при обрыве поршень идет вверх – клапан на месте – но при достижении поршнем верхней точки он проваливается в ямку и никакого «замятия» не происходит. Вам просто достаточно одеть новый ремень выставить метки и запустить двигатель. ВСЕ!

«Просто замечательно» — скажите вы. Но почему так не делать всем производителям?

Опять же просто – если утрировать, углубления не особо хорошо влияют на сжатие топливной смеси, а это значит — вы будете терять мощность, за которую так борются сейчас все производители. Поэтому и ставят поршни с прямой верхней частью! Не очень удобно! НО помните, производители закладывают ресурс всех деталей, поэтому если у вас написано менять ремень в 100 000 км, это значит, он не оборвется в 100 200 км, он прослужит еще долго, только вот зачем так рисковать? Меняйте, как написано — проблем не будет.

Подводим итоги

Автомобили компании ВАЗ вряд ли могут претендовать на звание оптимальных и лучших решений даже в своем ценовом диапазоне. Но сегодня часто Гранта или Калина оказываются единственной возможной покупкой для российской семьи. Резкое повышение цен на другие новые автомобили отзывается необходимостью покупать именно отечественные разработки. Нужно заметить, что АвтоВАЗ проводит колоссальную работу над обновлением своей техники, но даже такой труд пока не дает желаемых результатов.

В современных линейках ВАЗ есть лишь один собственный двигатель, который не гнет клапана. Это 98-сильный агрегат на Приоре. Впрочем, здесь все устроено так, что вам может и не повезти, так что 16 клапанов придется поменять после обрыва ремня. В остальных двигателях менять клапана и прочие детали придется однозначно после обрыва ремня. Намного дешевле следить за состоянием ролика и ремней, выполняя своевременную замену всех этих деталей.

Источник https://avtoran.ru/gnutsa-li-klapana-pri-obryve-remna-grm-kak-opredelit-samomu/

Источник https://avtodoc24.ru/na-kakikh-mashinakh-gnet-klapana-pri-obry/

Источник https://asx-club.su/usefull/spisok-masin-v-kotoryh-zagibaet-klapana-kogda-rvetsa-remen-grm.html
