Подвеска машины: типы подвесок и устройство

О том, что подвеска автомобиля является важным комплексом автомобиля, лишний раз говорить нет нужды. Ведь именно подвеска выполняет задачу по соединению кузова (рамы) автомобиля и дорогой.

Основными функциями подвески являются:
◘ Соединение колеса с кузовом или рамой;
◘ Обеспечивает необходимую плавность хода и необходимый характер перемещения колес относительно несущей части автомобиля;
◘ Передает силы и моменты, которые возникают при взаимодействии колес с дорогой, на насещую часть авто.

Основные элементы подвески:
◘ Направляющие – именно те, которые задают характер перемещения колес;
◘ Упругие – воспринимающие и направляющие вертикальные силы реакции, возникающие при наезде колеса на неровности дороги;
◘ Амортизационные (амортизаторы) – служащие для гашения колебаний несущей части авто, возникающих из-за воздействия дороги.

Классификация подвески автомобиля

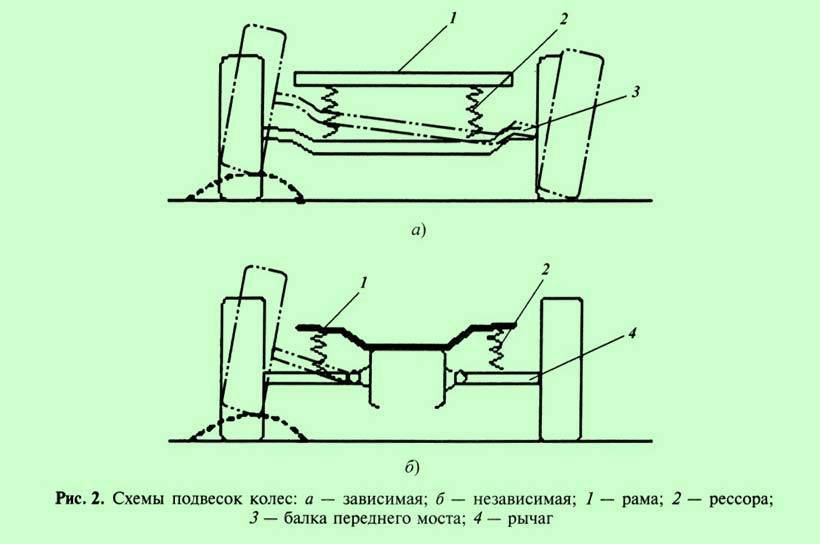

По сути подвеска классифицируется на два типа: независимая подвеска и зависимая. Каждый из видов в зависимости от функциональности, уже подразделяется на различные типы подвесок.

Зависимая подвеска – конструкция в которой оба колеса оси жёстко связаны между собой. Перемещение одного из них влияет на другое.

Независимая подвеска – конструкция в которой колеса одной оси никак не связаны друг с другом, либо влияют лишь в малой степени. При работе независимой подвески установочные параметры колес6 развал, база, колея могут меняться при работе подвески.

Подвеска автомобиля сегодня – это достаточно сложная конструкция, которая сочетает в себе элементы гидравлики, механики, пневматики и электроники одновременно. Наличие электронных систем управления подвеской позволяет достигать качественного сочетания параметров подвески, комфортности и управляемости автомобилем.

Основные типы подвесок в легковых автомобилях

Зависимая подвеска автомобиля. Как характерный пример такого типа – задняя зависимая подвеска у заднеприводных автомобилей, например, «классика» Жигули. Основной недостаток этого варианта – большая масса конструкции и, если мост выполнен в качестве ведущего, теряется плавность хода.

Существуют и условно-промежуточные варианты типов подвески – полузависимая и полунезависимая подвеска. Полузависимая подвеска (торсионно-рычажная) применяется, как правило, для компактных автомобилей. Этот тип подвески представляет средне число между зависимой подвеской и подвеской на продольных рычагах. Выполняет, кроме восприятия боковых сил, и функции стабилизатора.

Полунезависимая задняя подвеска. Именно задняя, так как этот тип подвески применяется только сзади. Конструктивно выглядит следующим образом: два продольных рычага соединенные посредине поперечиной. Этот тип подвески применяется только на неведущем мосту. Как положительная характеристика подвески такого типа: легкая масса, компактность и простота монтажа.

Независимая подвеска автомобиля. Основными, традиционными типами независимой подвески массового производства, которые устанавливаются на современные переднеприводные автомобили, являются подвески: McPherson (Макферсона), двухрычажная и многорычажная подвески.

Каждая из этих типов подвески имеет свои недостатки, преимущества и особенности. Наиболее эффективной является многорычажная независимая подвеска, но она дорогая в производстве и используется на автомобилях представительского класса.

Резюмируем. По большому счету, массовому потребителю совершенно без разницы, какое количество рычагов в передней или задней подвеске. В целом автомобиль должен выполнять свою задачу: быть комфортным, удобным и безопасным средством передвижения.

Чего, собственно, и добиваются инженерные отделы автопромышленных компаний – постоянно совершенствуя уже существующие типы подвесок, улучшая их эксплуатационные параметры и потребительские качества.

Что касается выбора типа подвески, вернее модели автомобиля с тем или иным типом подвески, то выбор за вами. Ведь только вы можете знать, для каких целей предназначается ваш автомобиль, и какой у вас стиль вождения. Вот, исходя из этих факторов, и выбирайте тип подвески своего будущего авто.

Удачи вам в эксплуатации подвески любого типа.

Типы подвесок

Рассмотрим наиболее распространенные типы подвесок автомобиля.

Подвеска зависимого типа

Самая старый тип подвесок, зависимая подвеска применяется и сегодня, а ее главной отличительной особенностью неизменно остается достаточно жесткая связь колесных осей посредством простой балки или картера моста. Изначально в качестве направляющих и упругих элементов применялись рессоры, но в современных автомобилях связующая колеса поперечина фиксируется двумя продольными рычагами и поперечной тягой, которая воспринимает боковые силы. Используется на задней оси переднеприводных бюджетных автомобилей, а также многих внедорожников.

Принято считать, что кроме невысокой стоимости, простоты использования преимуществами зависимая подвеска автомобиля не обладает – это совершенно не так. Ее плюсы – небольшой вес, если разговор идет о ведомой оси, достаточно высокий центр поперечного крена и самое главное – постоянство развала и колеи. Независимо от крена и раскачки на ровной дороге угол наклона колес к дорожной поверхности не изменяется, это значит, что в любых режимах машина имеет наилучшее сцепление с поверхностью. Хотелось бы сказать, что больше ни одна подвеска не может похвастаться подобными свойствами.

К сожалению, ситуация ухудшается на плохом дорожном покрытии – провал колеса в яму способствует изменению развала другого, а это уменьшает сцепные свойства. При движении прямо это не сильно ощутимо, но при повороте может привести к неожиданному заносу.

Также существуют значительные проблемы с управляемостью автомобиля. Разнонаправленный ход колес происходит с поворотом балки моста, что провоцирует плохую поворачиваемость и полное отсутствие стабильности на прямой. Также здесь тяга Панара дергает ось влево-вправо, что ухудшает ситуацию.

К счастью, это поправимо. Для того чтобы поперечина перестала разворачиваться, с каждой стороны вместо одного продольного рычага можно использовать два, расположенных по системе механизма Уатта. Устранить проблему осевых смещений поможет монтаж продольного рычага, удерживающего балку по центру вместо тяги Панара. Но на практике становится ясно, что такое изменение бессмысленно – конструкция заметно усложняется и требует больше места в высоту. А ведь главная область применения подвески зависимого типа – бюджетные автомобили.

Популярные статьи Увеличился расход топлива: причины

Типичным представителем данной конструкции может быть задняя подвеска с винтовыми цилиндрическими пружинами в роли упругих элементов. В качестве примера можно рассмотреть конструкцию задних подвесок классических моделей «Жигули». Здесь с помощью двух винтовых пружин балка заднего моста «подвешивается», а также дополнительно прикрепляется к кузову автомобиля благодаря четырем продольным рычагам. Вдобавок к этому для увеличения плавности хода, повышения управляемости и уменьшения крена кузова при поворотах монтируется реактивная поперечная штанга.

Возможные неисправности

Говоря о возможных неисправностях адаптивной подвески, необходимо запомнить следующее:

1. Быстрее всего приходят в негодность активные элементы механизма, а именно сами стойки.
2. Потом приходит очередь соединительных элементов — патрубков, шлангов, втулок и др.
3. Третьими в очереди неисправностей стоят датчики, отвечающие за мониторинг состояния автомобиля и покрытия.

Плюс еще одно неудобство – чинить сломавшийся элемент адаптивной подвески нужно в кратчайшие сроки. Ведь когда система не работает, комфорт при езде на такой машине стремится к нулю.

Недостатки многорычажной подвески автомобиля

При всех многочисленных преимуществах огорчает высокая стоимость автомобиля, оснащённого многорычажной подвеской, что вызвано усложнением конструкции. Как правило, чем устройство сложнее, тем выше его цена, дороже обслуживание и ремонт. Особенности строения подвески влекут за собой и другой недостаток – уровень надёжности снижается, поскольку все эти шарниры, сайлент-блоки, а также прочие компоненты изнашиваются и требуют периодической замены. Подвеска исправно служит до 100 000 километров, но в тяжёлых условиях сроки значительно сокращаются, приближая дату замены элементов. Передняя многорычажная подвеска по стоимости дороже задней, поэтому не всегда целесообразно приобретать авто конкретно в таком варианте исполнения. Добавление рычагов с шаровыми соединениями повышают стоимость всей схемы ходовой. Дороговизна элементов и ремонта оправдывается лишь в случае с автомобилем класса люкс. Именно с такими неудобствами и связан тот факт, что подвеска Multilink миновала большую часть авторынка и на основной массе машин не ставится. Наибольшую популярность приобрела подвеска для задней оси, она конструктивно проще, стоимость изготовления и конечная цена ниже.

Сказать однозначно, что один вид подвесок лучше или хуже другого нельзя, разные системы предлагают свои преимущества использования, так что скорее оснащение ходовой определённого вида адаптировано под конкретное назначение авто. При этом и у каждого водителя собственные требования к авто, так что объективного мнения на этот счёт нет.

Плюсы и минусы зависимых подвесок

Основное достоинство такого технического решения – простота и прочность конструкции. Поэтому и используется оно в основном на грузовых автомобилях или тяжёлых внедорожниках. В последнем случае считается, что зависимая подвеска предоставляет дополнительные преимущества:

• неизменность клиренса при работе подвесок, поскольку все элементы кузова и рамы расположены значительно выше балок мостов, а расстояние от корпуса моста (у внедорожников они все ведущие, пустотелой неразрезной конструкции) до дороги при работе подвесок не изменяется;
• в первую очередь все дорожные препятствия, на проезд выше которых клиренса не хватает, приходятся на очень прочную балку, способную скользить по грунту без повреждений;
• элементы привода колёс защищены стальным чулком ведущего моста, в нём же располагаются поворотные шарниры полуосей;
• особенно ценится рессорная подвеска, поскольку эти листы воспринимают все удары упруго и практически не ломаются.

Все эти преимущества оспариваются, с не меньшим успехом многие вездеходы выполняются и на независимых подвесках.

Недостатков у зависимого типа гораздо больше:

• значительные неподрессоренные массы, весь мост расположен по схеме ниже упругого элемента;
• нестабильные углы установки колёс, отсюда плохая управляемость;
• сложности с обеспечением угловой, поперечной и продольной жёсткости подвески;
• из-за плохой компактности подвеска трудно компонуется в ограниченном свободном пространстве под автомобилем;
• работа тяги Панара на неровностях вызывает паразитные поперечные рывки автомобиля, дестабилизирующие его движение;
• приемлемый комфорт такая подвеска может обеспечить только на самых тяжёлых автомобилях;
• управляемость на большой скорости настолько низкая, что автомобиль сложно удерживать в динамическом коридоре.

Тем не менее, свою потребительскую нишу зависимая подвеска занимает достаточно прочно, до сих пор используется на джипах и некоторых легковых автомобилях, а на грузовиках считается основной. Недостатки частично компенсируются современными технологиями, пневмоэлементами, углепластиком в однолистовых рессорах и усложнением направляющего аппарата.

Неисправности и обслуживание подвески

Сразу же оговоримся: согласно российским правовым нормам, ни одна неисправность подвески не отнесена к «Перечню…» неисправностей, с которыми запрещается движение. И это спорный момент.

Представим, что амортизатор подвески (передней или задней) не работает. Такое явление означает, что проезд каждой неровности будет сопряжен с перспективой раскачки кузова и потерей управляемости автомобиля. А что можно сказать о вконец разболтавшейся и пришедшей в негодность шаровой опоре передней подвески? Результат неисправности детали — «вылетела шаровая» — грозит серьезным ДТП. Лопнувший упругий элемент подвески (чаще всего пружина) приводит к возникновению крена кузова и подчас абсолютной невозможности продолжать движение.

Описанные выше неисправности – это уже конечные, наиболее одиозные неисправности подвески автомобиля. Но, несмотря на их крайне негативное влияние на безопасность движения, эксплуатация транспортного средства с такими проблемами не запрещается.

Большую роль в обслуживании подвески играет контроль за состоянием автомобиля в процессе движения. Скрипы, шумы и стуки в подвеске должны насторожить и убедить водителя в необходимости сервисного обслуживания. А длительная эксплуатация автомобиля вынудит его применить радикальный метод – «поменять подвеску по кругу», то есть заменить практически все детали и передней, и задней подвески.

Мне нравится6Не нравится

Достоинства и слабые стороны торсионной подвески

Популярные статьи Двигатель дергается на холостом ходу: основные причины

Торсионная подвеска в машине/ Фото: dvd-auto.ru

обеспечивают максимально плавное движение транспортного средства;
поглощают нагрузки и колебания кузовной платформы и колес автомобиля;
отвечают за удерживание положения управляемых колес;
регулируют угол крена при вхождении в повороты.
более компактные габариты в сравнении с пружинной системой и эргономичность;
упрощенный монтаж и обслуживание;
легкость элементов подвески;
возможность регулировки дорожного просвета без внесения изменений в конфигурацию подвески;
устойчивость к высоким механическим нагрузкам и ремонтопригодность;
легкость регулировки;
лучшая управляемость при появлении крена.

Нижний опорный рычаг подвески, стержень торсиона, крепление к раме/ Фото: dvd-auto.ru

Уязвимость машины к избыточной поворачиваемости. При вхождении в повороты автомобиль склонен к разворачиванию, из-за чего водителю нужно соблюдать повышенную внимательность и контролировать процесс управления. Проблема по-особому сильно выражена на моделях компании ЗАЗ с небольшими кузовными габаритами;
Сложности этапов производства и обработки торсионов, необходимых для поддержания упругости и прочности материала. Чтобы металл был устойчивым к поверхностным повреждениям, деталь проходит несколько циклов термической обработки и прочих процедур для упрочнения. Действия выполняются с помощью пластических осадок и прочих технологий, которые серьезно повышают стоимость подвески. Тем не менее, система распространена в автопромышленности, обеспечивая комфортную езду по дорогам с разным покрытием;
Ограниченный эксплуатационный ресурс подшипников в узлах фиксации к концам торсиона. Такие комплектующие уязвимы к износу и выходу из строя на фоне попадания воды, грязи и пыли через микротрещины в прокладках и сальниках. Это случается в результате естественного износа резиновых элементов и на фоне негативного влияния агрессивных факторов.

Ремонт торсионной подвески/ Фото: fastmb.ru

контроль «мёртвых» зон автомобиля

Принцип работы

Особенности функционирования подвески задают автомобилю такие важные характеристики, как управляемость, устойчивость и плавность хода, что в целом определяет уровень безопасности. При совершении различных манёвров, разгоне, торможении, а также преодолении неровностей дорожного полотна система активизируется. Способность ступицы менять расположение в горизонтальной плоскости, обуславливающая отличные характеристики при вхождении в повороты и прочих условиях, является отличительной чертой конструкции. Независимая многорычажная подвеска не что иное, как результат эволюции двухрычажной. Сконструировать ходовую этого типа сложнее, потому проектируют её, применяя компьютерное моделирование. Как правило, ходовой с множеством рычагов оснащена задняя ось, при этом встречаются и варианты, где она применяется для передней части, а схема многорычажной подвески предполагает соединение одного из рычагов к рулевой рейке.

По степени жёсткости различают множество вариантов ходовой. Наиболее информативное управление обеспечивается более жёсткой подвеской, при этом уровень комфорта снижается

Мягкая подвеска, напротив, обеспечивая максимум удобства, уступает в управляемости, поэтому важно так важно реализовать эти необходимые качества в одной конструкции. Независимая подвеска подразумевает реализацию автономной работы колёс, так, независимые друг от друга верхние и нижние рычаги фиксируются на кузове и на ступице, причём каждый из элементов выполняет свою задачу, формируя характер системы, будь то изменение поперечного перемещения или развал

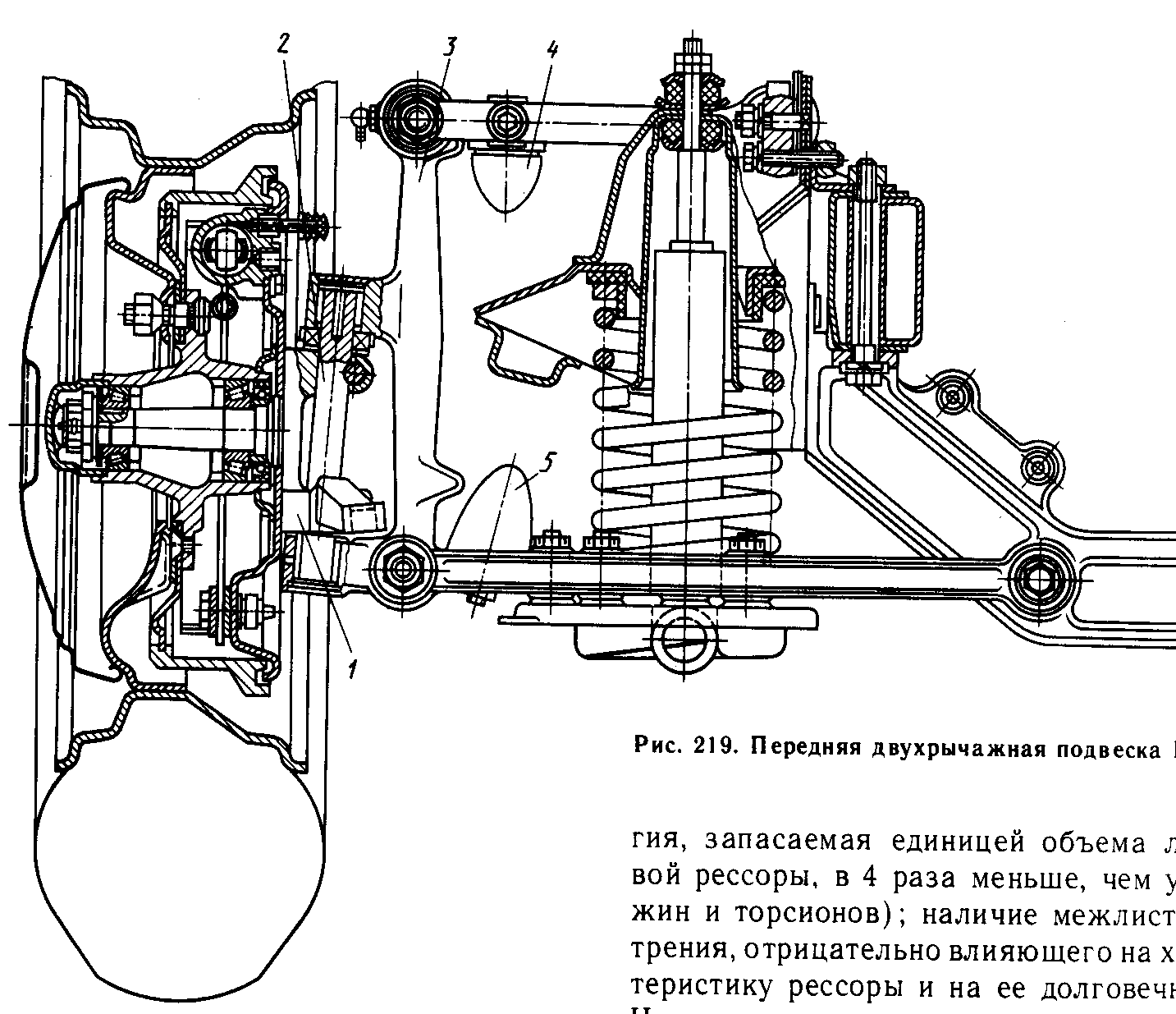

Принцип работы многорычажной подвески остаётся тем же, что и у двухрычажной. Смещение колеса по направлениям вверх и вниз относительно кузова обеспечивается поперечными рычагами, продольный же рычаг отвечает за препятствие продольному перемещению. Под действием гасящих устройств жёсткость перемещения упругих элементов смягчается и передача на кузов силы удара, созданной наездом колеса на дорожную неровность, минимализируется, чем и обусловлена плавность хода. Стабилизатор при этом выполняет функцию, предупреждающую раскачивание корпуса кузова и крены. Систему, как и прочие узлы и агрегаты машины, требуется периодически обслуживать, а чем сложнее конструкция, тем хлопотнее уход. Чаще ремонтировать придётся подвеску, работающую в тяжёлых условиях эксплуатации.

Неисправности и обслуживание подвески

Сразу же оговоримся: согласно российским правовым нормам, ни одна неисправность подвески не отнесена к «Перечню…» неисправностей, с которыми запрещается движение. И это спорный момент.

Представим, что амортизатор подвески (передней или задней) не работает. Такое явление означает, что проезд каждой неровности будет сопряжен с перспективой раскачки кузова и потерей управляемости автомобиля. А что можно сказать о вконец разболтавшейся и пришедшей в негодность шаровой опоре передней подвески?

Результат неисправности детали — «вылетела шаровая» — грозит серьезным ДТП. Лопнувший упругий элемент подвески (чаще всего пружина) приводит к возникновению крена кузова и подчас абсолютной невозможности продолжать движение.

Описанные выше неисправности – это уже конечные, наиболее одиозные неисправности подвески автомобиля. Но, несмотря на их крайне негативное влияние на безопасность движения, эксплуатация транспортного средства с такими проблемами не запрещается.

Большую роль в обслуживании подвески играет контроль за состоянием автомобиля в процессе движения. Скрипы, шумы и стуки в подвеске должны насторожить и убедить водителя в необходимости сервисного обслуживания. А длительная эксплуатация автомобиля вынудит его применить радикальный метод – «поменять подвеску по кругу», то есть заменить практически все детали и передней, и задней подвески.

Те детали, механизмы и узлы, которые соединяют колеса с корпусом автомашины, называются подвеской. Надо ли говорить, что за долгое время развития и совершенствования автомобиля было изобретено и применено на практике большое количество различных способов соединения колес с корпусом. Все эти виды подвесок автомобилей различаются по виду связи между колесами, по используемому амортизирующему элементу и т.д. У каждой из них свои достоинства и недостатки, их лучше знать, чтобы полностью реализовать возможности своего авто.

Чем же они отличаются и какую выбрать

Из-за отличия в конструкции подвесок они имеют следующие различия:

• в зависимой конструкции пары колес имеют жесткое соединение, для независимой подвески характерно самостоятельное поведение колес на неровностях;
• зависимая система имеет мост, она обладает большой неподрессорной массой;
• независимая конструкция требовательна к размеру колес, так как они имеют большое влияние на поведение машины в дороге;
• независимая подвеска требовательна к максимальным отклонениям, её центр должен всегда находиться выше уровня дорожного полотна;
• зависимая конструкция имеет больший риск опрокидывания при попадании в глубокую яму, на это влияет жесткая сцепка пар колес.

Популярные статьи Чем смазать клеммы аккумулятора, чтобы не окислялись

Выбирая автомобиль с одним из указанных типов конструкции, следует знать, в каких условиях будет эксплуатироваться машина каждый день. Для бездорожья больше подойдет зависимая подвеска. В обслуживании такой тип неприхотлив, он не требует дорого ремонта.

В остальных вариантах движения лучше будет в машине с независимой подвеской. Обслуживание, а также ремонт такой трансмиссии стоит дороже, но это оправдывает уровень комфорта во время поездок. Но с таким типов лучше выбирать городские или шоссейные дороги высокого качества.

Какой у вас образ жизни? Для городских улиц ничто не заменит «многорычажку» с мягким ходом, а также плавными поворотами. Для загородных поездок, которые сталкиваются с бездорожьем, незаменимой будет зависимая конструкция.

Основные элементы ходовой

Устройство ходовой части состоит из таких элементов:

В ходовую могут также входить и другие, дополнительные элементы, но именно эти детали выполняют главную роль в создании комфорта и легкости управления. Каждый из этих элементов выполняет отдельную функцию, но их работа предназначена для минимизации вибрации, колебаний, тряски транспортного средства во время движения. В этом заключается схема ходовой части.

Рама и кузов — это костяк всего механизма, так как именно к нему происходит крепление основных элементов подвески транспортного средства. Рама является непосредственным элементом, принимающим участие в формировании ходовой. Как правило, принято считать, что рамы не относятся к легковому. Их принято видеть на грузовых машинах. Для легковых машин принято использовать слово «кузов». И именно к кузову крепятся все остальные детали, которые относятся к такому понятию, как ходовая автомобиля. Подсоединение всех остальных элементов происходит к каркасу.

Для того, чтобы кузов стойко переносил все тяготы наших дорог, некоторые его элементы должны быть изготовлены из прочного железа. На остальных участках, в качестве обшивки, может использоваться профильный лист, так как он обладает высокой стойкостью к коррозии.

Подвеска и ее назначение: именно этот элемент ходовой системы позволяет водителю мягче переносить все неровности дорожного полотна. Подвеска используется для смягчения или гашения колебаний, появление которых провоцируют неровности на поверхности проезжей части. Это происходит за счет того, что подвеска исключает жесткое сцепление между колесами и его кузовом, за счет других деталей.

В зависимости от того, какой тип или вариант подвески установлен на ваш автомобиль, эти неровности могут быть неощутимы для водителя. Срок эксплуатации подвески большой, но как долго прослужит подвеска вашего авто, зависит только от вас. Чтобы как можно дольше продлить этот срок, нужно эксплуатировать транспортное средство согласно требованиям и время от времени проводить диагностику не только составляющих подвески, но и всем узлам и деталям транспортного средства.

Сегодня принято различать два типа подвески: независимая и зависимая. Транспортные средства с зависимой подвеской имеют в своей конструкции задние колеса, связанные между собой специальной соединяющей балкой. Подвеска транспортных средств, колеса которых не соединяются балкой, называется – независимой.

Мосты не только соединяют два колеса, но и выполняют опорную функцию для остова транспортного средства. Они могут крепиться к автомобилю, непосредственно, к самой раме (на грузовом автомобиле) или же к кузову, в случае с легковым транспортным средством.

Учитывая тот факт, что мосты должны держать на себе весь вес машины, а также пассажиров, они производятся только с прочного железа. Помимо этого, их необходимо обработать, чтобы эти детали были устойчивыми к любым раздражителям, особенно к коррозии металлов.

Ни для кого не секрет, что именно эти части автомобиля — первые элементы подвески, которые ощущают на себе всю ситуацию на дороге. Именно колеса попадают в ямы и наезжают на возвышенности. Поэтому, в первую очередь, страдают они. В зависимости от того, как вы эксплуатируете транспортное средство, напрямую зависит срок службы колес и сопутствующих деталей. Чем грубее его эксплуатация, тем этот период будем меньше. Чтобы сохранить подвеску, необходимо бережно относиться к своему транспортному средству, обязательно проходить вовремя техническое обслуживание и прислушиваться к работе авто, дабы в будущем не приходилось тратить средства на ремонт и столь драгоценное время.

Регулировка передней подвески

Важным компонентом комфортного движения является правильная регулировка передней подвески. Это так называемые углы установки управляемых колес. В просторечии такое явление именуется «сход-развал».

Дело в том, что передние (управляемые) колеса устанавливаются не строго параллельно продольной оси кузова и не строго перпендикулярно поверхности дороги, а с некоторыми углами, обеспечивающими наклоны в горизонтальной и вертикальной плоскостях.

• во-первых, создает наименьшее сопротивление движению транспортного средства, а, следовательно, упрощает процесс управления автомобилем;
• во-вторых, существенно уменьшает износ протектора шин; в-третьих, значительно снижает расход топлива.

Выполнение установки углов – это технически сложная процедура, требующая профессионального оборудования и навыков работы. Поэтому выполнять ее следует в специализированном учреждении – автосервисе или СТО. Вряд ли стоит пробовать делать это самому по видео или фото из Интернета, если нет опыта в подобных делах.

АВТО +

Дорога, по которой водитель выбирает маршрут движения, не всегда бывает ровной и гладкой. Очень часто на ней могут присутствовать такое явление, как неровности покрытия — трещины в асфальте и даже кочки и ухабы. Не стоит забывать и про «лежачих полицейских». Этот негатив отрицательно сказывался бы на комфорте движения, если не существовала бы амортизационная система — подвеска автомобиля.

История появления

Попытки сделать передвижение транспортного средства мягче и комфортнее предпринимались еще в каретах. Изначально оси колес жестко крепились к корпусу, и каждая неровность дороги передавалась сидящим внутри пассажирам. Повысить уровень комфорта могли лишь мягкие подушки на сиденьях.

Первым способом создать упругую «прослойку» между колесами и кузовом кареты стало применение эллиптических рессор. Позже данное решение было позаимствовано и для автомобиля. Однако рессора уже стала полуэллиптической и могла устанавливаться поперечно. Автомобиль с такой подвеской плохо управлялся даже на небольшой скорости. Поэтому вскоре рессоры стали устанавливать продольно на каждое колесо.

Развитие автомобилестроения повлекло и эволюцию подвески. В настоящее время насчитываются десятки их разновидностей.

Назначение, основные составляющие

Подвеска в автомобиле выполняет ряд важнейших функций:

• Обеспечивает упругое крепление колес к кузову (что позволяет им перемещаться относительно несущей части);
• Гасит колебания, получаемые колесами от дороги (тем самым достигается плавность хода авто);
• Обеспечивает постоянный контакт колеса с дорожным полотном (сказывается на управляемости и устойчивости);

С момента появления первого авто и по наше время было разработано несколько видов этой составляющей ходовой части. Но при этом создать идеальное решение, которое устраивало бы по всем параметрам и показателям так и не удалось. Поэтому из всех существующих типов подвесок автомобиля выделить какую-то одну невозможно. Ведь в каждой из них имеются свои положительные и отрицательные стороны, которые и предопределяют их использование.

В целом любая подвеска включает в себя три основных составляющих, каждая из которых выполняет свои функции:

1. Упругие элементы.
2. Демпфирующие.
3. Направляющие системы.

В задачу упругих элементов входит восприятие всех ударных нагрузок и плавная передача их на кузов. Дополнительно обеспечивают постоянный контакт колеса с дорогой. К этим элементам относятся пружины, торсионы, рессоры. Ввиду того, что последний тип – рессоры, практически сейчас не используются, далее рассматривать подвеску, в которой они использовались – не будем.

Наибольшее распространение в качестве упругих элементов получили витые пружины. На грузовых же авто нередко используется еще один вид – пневмоподушки.

Демпфирующие элементы используются в конструкции для гашения колебаний упругих элементов путем их поглощения и рассеивания, что предотвращает раскачивание кузова во время работы подвески. Эту задачу выполняют амортизаторы.

Направляющие системы связывают колесо с несущей частью, обеспечивают возможность перемещения по требуемой траектории, при этом с удержанием его в заданном положении относительно кузова. К этим элементам относятся всевозможные рычаги, тяги, балки, и все остальные компоненты, принимающие участие создании подвижных соединений (сайлент-блоки, шаровые опоры, втулки и т. д.).

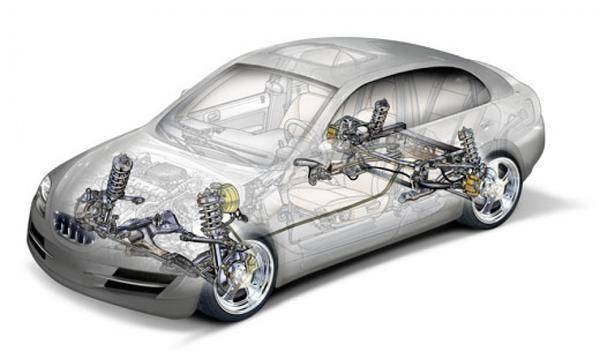

Устройство подвески автомобиля

Общие элементы для всех типов подвесок:

• элементы обеспечения упругости
• элементы распределения направления силы
• гасящий элемент
• элементы стабилизации поперечной устойчивости
• крепеж

Элементы обеспечения упругости служат своеобразным буфером между неровностями дороги и кузовом авто. Они первыми воспринимают неровности и передают их на кузов автомобиля. К ним относятся витые пружины, рессоры и торсионы.

• Пружины бывают с постоянной жесткостью, у которых диаметр пружины одинаковый по концам и диаметр прутка, из которого они изготовлены, так же одинаков по всей пружине. Пружины с разным диаметром прутка и диаметром пружины называются пружинами с переменной жесткостью. В центре пружины устанавливается резиновый отбойник, который предназначен для сглаживания колебаний, если пружина под нагрузкой сжата практически до конца.
• Рессоры представляют собой набор металлических упругих полос, стянутых своеобразной «стремянкой» и имеющие разную длину.
• Торсионы представляют собой металлическую трубу, внутри которой расположены стержни, работающие по принципу скручивания. То есть, перед установкой торсионы «накручиваются» вдоль своей оси и после установки на авто создают усилие на раскручивание, но поскольку раскручивание ограничено рычагами, амортизаторами, то эту силу используют в качестве элемента упругости.
• Есть еще один вид элементов упругости – пневматический и гидропневматический . Действие первого основано на свойствах сжатого воздуха, второй представляет симбиоз рабочей жидкости и сжатого воздуха в одной камере, разделенной перегородкой. Изготовлен элемент в виде герметичного баллона, который накачивается насосом от ДВС и меняет в зависимости от условий вождения жесткость элемента упругости и дорожный просвет. Попросту — «поднимает» кузов или «опускает» относительно дороги. Широко используется на автомобилях Citroen.

Элементы распределения направления силы служат одновременно для крепления подвески к кузову авто, передачи силы на кузов и правильного расположения колес относительно кузова по вертикали и горизонтали. К этим элементам относятся рычаги сдвоенные, рычаги поперечной и продольной установки.

Гасящий элемент (амортизатор) предназначен для противодействия элементам упругости, а именно сглаживания колебаний. Конструктивно амортизатор выполнен в виде металлической трубы с элементами крепления и использует принцип гидравлического сопротивления, если жидкость перетекает из одной полости в другую, через клапан. Различают два вида амортизаторов – однотрубный и двухтрубный. По способу действия – на масляный, газомасляный и пневматический. Некоторые современные амортизаторы имеют дополнительные гаджеты – изменение калибровочного отверстия клапана, что влияет на свойства амортизации и переменную вязкость рабочей жидкости, при воздействии электромагнитного поля.

Элементы стабилизации поперечной устойчивости – это штанга, вкупе с опорами крепления к кузову, соединяющая рычаги противоположных колес. Предназначены элементы для распределения боковой нагрузки авто на поворотах и уменьшения крена.

Крепление элементов подвески автомобиля к кузову и к опорам колеса осуществляется при помощи болтовых соединений, резинометаллических втулок (сайлент-блоков) и шаровых опор.

• Сайлент-блоки впрессовываются в рычаги и соединяются с кузовом или подрамником болтовым соединением.
• Шаровая опора представляет собой шарнирный механизм, который крепится к рычагам, а своим «пальцем» к опоре колеса. Устанавливается как на передней подвеске, так и на задней у некоторых авто, например, у «Хонды»

МНОГООБРАЗИЕ ВАРИАНТОВ ПОДВЕСКИ

Устройство подвески автомобиля – это самостоятельное конструкционное решение производителя. Существует несколько типологий подвески автомобиля: их различает критерий, положенный в основу градации.

В зависимости от устройства направляющих элементов выделяются наиболее распространенные типы подвески: независимая, зависимая и полунезависимая.

Зависимый вариант не может существовать без одной детали — жесткой балки, входящей в состав моста автомобиля. При этом колеса в поперечной плоскости перемещаются параллельно. Простота и эффективность конструкции обеспечивает ее высокую надежность, не допуская развала колес. Именно поэтому зависимая подвеска активно применяется в грузовых автомобилях и на задней оси легковых.

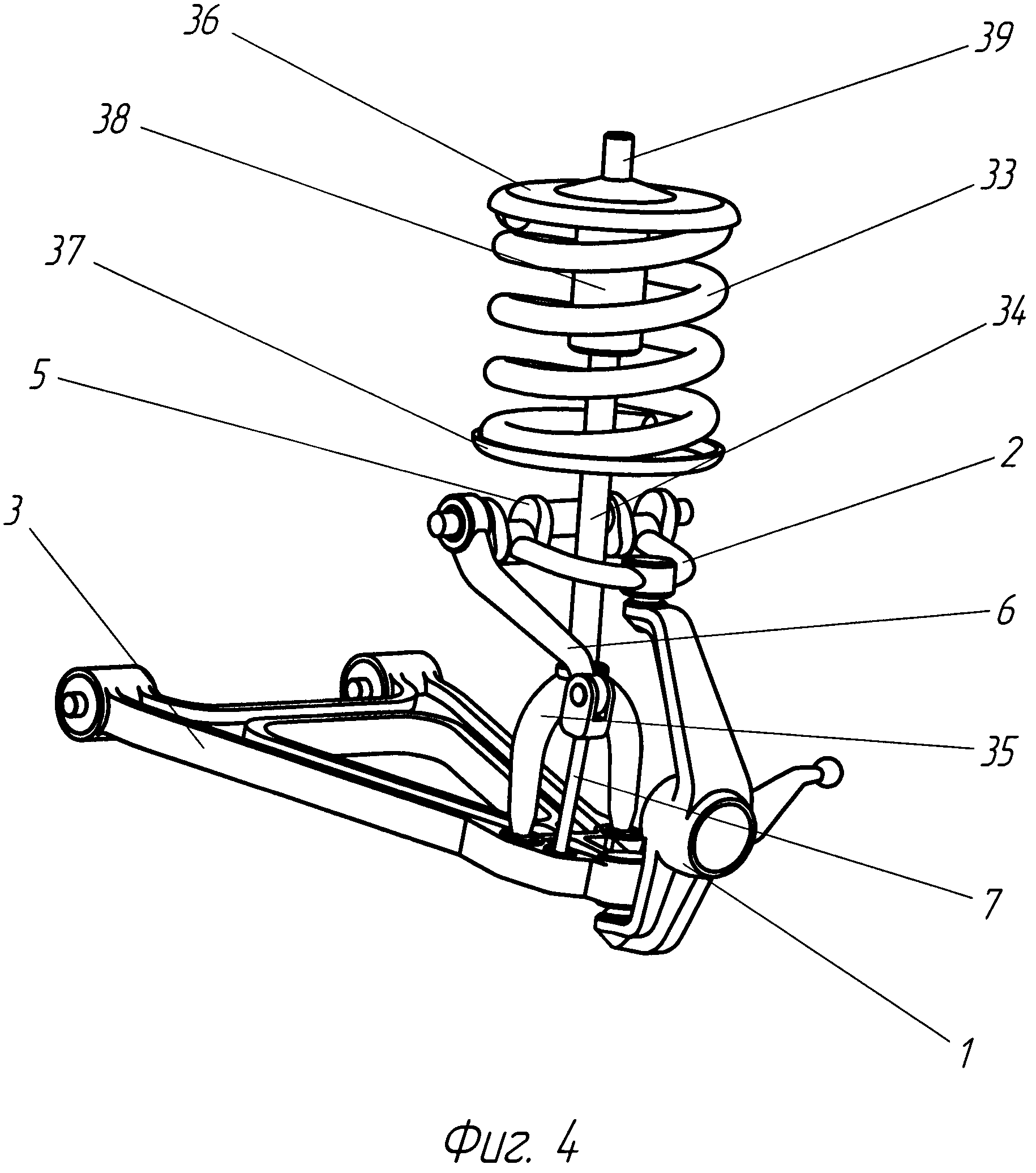

Схема независимой подвески автомобиля предполагает автономное существование колес друг от друга. Это позволяет повысить амортизационные характеристики подвески и обеспечить большую плавность хода. Данный вариант активно применяется для организации как передней, так и задней подвески на легковых автомобилях.

Полунезависимый вариант состоит из жесткой балки, закрепленной на кузове с помощью торсионов. Данная схема обеспечивает относительную независимость подвески от кузова. Характерный ее представитель – переднеприводные модели ВАЗ.

Вторая типология подвесок основывается на конструкции гасящего устройства. Специалисты выделяют гидравлические (масляные), пневматические (газовые), гидропневматические (газо-масляные) устройства.

Определенным особняком стоит так называемая активная подвеска. Ее схема включает в себя вариативные возможности – изменение параметров подвески при помощи специализированной электронной системы управления в зависимости от условий движения автомобиля.

Наиболее распространенными изменяемыми параметрами являются:

• степень демпфирования гасящего устройства (амортизаторного устройства);
• степень жесткости упругого элемента (например, пружины);
• степень жесткости стабилизатора поперечной устойчивости;
• длина направляющих элементов (рычагов).

Активная подвеска представляет собой электронно-механическую систему, существенного увеличивающую стоимость автомобиля.

Разновидности подвесок по упругости

В отношении упругости подвески можно разделить на три категории:

Жесткая подвеска, как правило, используется на спортивных автомобилях, потому что она больше всего годится именно для быстрой езды, где необходимо оперативное и четкое реагирование на водительское маневрирование. Эта подвеска придает машине максимальную устойчивость и минимальный дорожный просвет. Кроме того, благодаря именно ей усиливается сопротивление крену и кузовному раскачиванию.

Мягкая подвеска устанавливается в основной массе легковых машин. Ее достоинство в том, что она достаточно качественно сглаживает дорожные неровности, но с другой стороны машина с такой конструкцией подвесок более склонна к заваливаниям, и при этом хуже управляется.

Винтовая подвеска нужна в тех случаях, когда возникает необходимость в изменяемой жесткости. Она сделана в виде стоек-амортизаторов, на которых сила тяги пружинного механизма регулируется.

Ход подвески

Ходом подвески принято считать промежуток от нижнего положения колеса в свободном состоянии до верхнего критического положения при максимальном сжатии подвески. От этого параметра во многом зависит так называемая «внедорожность» машины.

То есть, чем больше ход, тем большую по размеру неровность способна пройти машина без ударов по ограничителю, а также без провиса ведущего моста.

Виды

Хоть все перечисленные составляющие характерны для всех существующих типов подвесок автомобиля, но конструктивное исполнение этого компонента ходовой части – разное. Причем разница в устройстве оказывает влияние на эксплуатационные, технические параметры и характеристики.

В целом все использующиеся сейчас типы подвесок автомобиля делятся на две категории – зависимые и независимые. Также существует промежуточный вариант – полузависимая.

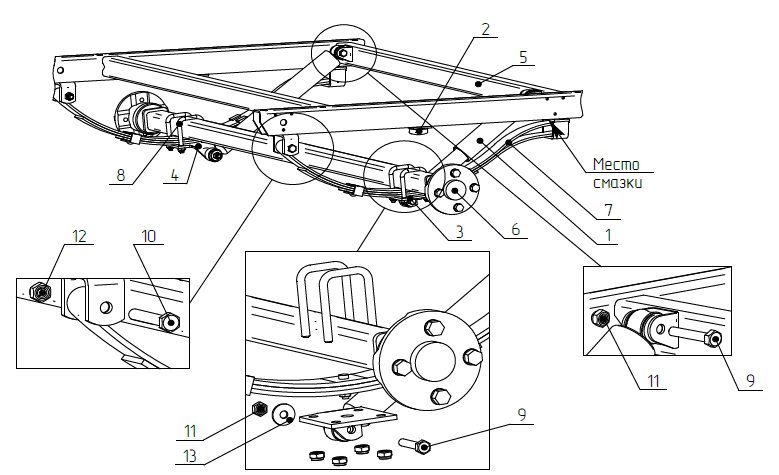

Зависимая подвеска

Зависимая подвеска начала использоваться на автомобилях с момента их появления и «перекочевала» она на авто с конных повозок. И хоть за время существования этот тип значительно усовершенствовался, но суть работы осталась неизменной.

Особенность этой подвести заключена в том, что колеса соединены между собой осью, и не имеют возможности перемещаться отдельно относительно друг друга. В результате передвижение одного колеса (к примеру, при попадании в яму) сопровождается смещением второго.

В заднеприводных автомобилях соединяющей осью выступает задний мост, одновременно являющийся элементом трансмиссии (в его конструкцию входит главная передача с дифференциалом и полуоси). В переднеприводных же авто применяется специальная балка.

Зависимая подвеска Dodge Ram 2009 года

Изначально в качестве упругих элементов использовались рессоры, но сейчас их уже полностью вытеснили пружины. Демпфирующим элементом в этом типе подвески выступают амортизаторы, которые могут быть установлены отдельно от упругих элементов или же располагаться с ними соосно (амортизатор установлен внутри пружины)

В верхней части амортизатор крепиться к кузову, а в нижней – к мосту или балке, то есть помимо гашения колебательных движений, он выступает еще и в качестве крепежного элемента.

Что касается направляющей системы, то в конструкции зависимой подвески она состоит из продольных рычагов и поперечной тяги.

4 продольных рычага (2 – верхних, и 2 – нижних) обеспечивают полностью предсказуемое движение оси с колесами по всем существующим направлениям. В некоторых случаях количество этих рычагов уменьшено до двух (верхние не используются). В задачу же поперечной тяги (так называемая тяга Панара) входит уменьшение кренов кузова и удержание траектории движения.

Основными достоинствами зависимой подвески такой конструкции являются простота конструкции, что сказывается на надежности. Также она обеспечивает отличное сцепление с дорожным полотном колес, но только в случае движения по ровной поверхности.

Большим недостатком этого вида является возможность потери сцепления при вхождении в повороты. При этом из-за совмещения оси с элементами трансмиссии, задний мост имеет массивную и габаритную конструкцию, для которой необходимо обеспечить достаточно много места. Ввиду этих особенностей использование такой подвески для передней оси практически невозможно, поэтому она применяется только сзади.

Использование этого типа подвески на легковых авто сейчас уже сведено к минимуму, хотя она еще встречается на грузовиках и полноразмерных рамных внедорожниках.

Независимая подвеска

Независимая подвеска отличается тем, что колеса одной оси между собой не связаны и движение одного из них не оказывает никакого влияния на другое. По сути, в этом типе для каждого колеса предусмотрен свой комплект составляющих частей – упругой, демпфирующей, направляющей. Между собой эти два комплекта практически не взаимодействуют.

Стойки Макферсона

Разработано было несколько типов независимой подвески. Одним из самых популярных видов является подвеска МакФерсона (она же – «качающаяся свеча»).

Особенность этого вида заключена в использовании так называемой амортизационной стойки, которая выполняет одновременно три функции. В состав стойки входит и амортизатор, и пружина. В нижней части этот составной элемент подвески крепиться к ступице колеса, а вверху посредством опор – к кузову, поэтому он помимо принятия и гашения колебаний еще и обеспечивает крепление колеса.

Устройство газомасляной стойки MacPherson

Также в конструкции имеется еще одни компоненты направляющей системы – поперечные рычаги, в задачу которых входит помимо обеспечения подвижного соединения колеса с кузовом еще и предотвращение его продольного перемещения.

Для борьбы с кренами кузова во время движения в конструкции подвески используется еще один элемент – стабилизатор поперечной устойчивости, который является единственным связующим звеном между подвесками двух колес одной оси. По сути, этот элемент является торсионом и принцип его работы основан на возникновении противодействующей силы при скручивании.

Подвеска со стойками МакФерсона является одной из самых распространенных и может использоваться как на передней, так и задней оси.

Она отличается сравнительно компактными размерами, простотой конструкции и надежностью, за что и получила популярность. Недостатком же ее является изменение угла развала при значительном ходе колеса относительно кузова.

Рычажный тип

Рычажные независимые подвески – тоже достаточно распространенный вариант, применяемые на автомобилях. Этот тип делится на два вида – двухрычажную и многорычажную подвески.

Конструкция двухрычажной подвески сделана так, что амортизационная стойка выполняет только свои прямые задачи – гасит колебания. Крепление же колеса полностью лежит на управляющей системе, состоящей из двух поперечных рычагов (верхнего и нижнего).

Используемые рычаги имеют А-образную форму, что обеспечивает надежное удержание колеса от продольного перемещения. К тому же они разной длины (верхний – короче), благодаря чему даже при значительных передвижениях колеса относительно кузова, угол развала не меняется.

В отличии от «МакФерсона» двухрычажная подвеска более габаритна и металлоемка, хотя чуть большее количество составных частей на надежности не сказывается, но она несколько сложнее в обслуживании.

Многорычажный тип, по сути, является доработанной двухрычажной подвеской. Вместо двух А-образных в ее конструкции используется до 10 поперечных и продольных рычагов.

Такое конструктивное решение оказывает положительное влияние на плавность хода и управляемость авто, сохранности углов положения колеса во время работы подвески, но при этом она более дорогостоящая и сложная в обслуживании. Из-за этого по применяемости она уступает стойкам МакФерсона и двухрычажному типу. Ее можно встретить на более дорогостоящих авто.

Полузависимая подвеска

Некой срединой между зависимой и независимой подвеской выступает полузависимая.

Внешне этот вид очень схож с зависимой подвеской – имеется балка (в которую не входят элементы трансмиссии), выполненная заодно с продольными рычагами, к которым крепятся колесные ступицы. То есть, и имеется ось, соединяющая два колеса. К кузову балка крепиться тоже при помощи этих же рычагов. В качестве упругих и демпфирующих элементов выступают пружины и амортизаторы.

Полузависимая подвеска с механизмом Уатта

Но в отличие от зависимой подвески, балка является торсионной и может работать на скручивание. Это позволяет в определенном диапазоне колесам независимо друг от друга перемещаться в вертикальном направлении.

Благодаря простоте конструкции и высокой надежности торсионная балка достаточно часто применяется на задних осях переднеприводных автомобилей.

Иные виды

Выше рассмотрены основные виды подвесок, применяемые на автомобилях. Но типов их несколько больше, хотя остальные сейчас не используются. Такой к примеру, является подвеска «ДеДион».

В целом, «ДеДион» отличалась не сколько конструкцией подвески, а устройством трансмиссии заднеприводных автомобилей. Суть разработки сводилась к тому, что главная передача была вынесена из конструкции заднего моста (она жестко крепилась к кузову, а передача вращения выполнялась полуосями со ШРУСами). Сама же задняя ось могла иметь как независимую, так и зависимую подвеску. Но из-за ряда негативных качеств этот тип на авто широкого распространения не получил.

Подвеска De Dion

Также стоит упомянуть об активной (она же – адаптивная) подвеске. Она не является каким-то отдельным типом, а является, по сути, независимой подвеской, и отличается от описанных выше некоторыми конструктивными нюансами.

В этой подвеске используются амортизаторы (гидравлические, пневматические или комбинированные) с электронным управлением, что позволяет в некотором роде менять параметры работы этого узла – повышать и понижать жесткость, увеличивать клиренс.

Но ввиду сложности конструкции встречается она очень редко и только на автомобилях премиум сегмента.

Диагностика ходовой части — 105 фото и видео советы как это сделать при помощи современного оборудования?

Любой технический специалист по продаже автомобилей расскажет вам, что диагностика ходовой части автомобиля является одним из самых важных этапов подбора автомобиля. Это связано в первую очередь с тем, что проблемы, с которыми может столкнуться будущий владелец в итоге, окажутся куда более неприятными, чем банальный раздражающий звук.

Хотя современные автомобили ввиду простоты и надёжности значительно сократили шум подвески, однако, учитывая качество покрытий на некоторых дорогах общего пользования, проблемы с ходовой частью все ещё популярны.

Многие автопроизводители разработали методы и оборудование диагностики шума, вибрации и отклика элементов, которые предназначены для быстрого определения источника проблемы.

Техники, работающие в магазинах после продажного обслуживания, как правило, не нуждаются в диагностическом оборудовании такого уровня, отчасти из-за того, что большинство новых автомобилей уже были «выбракованы» по гарантии и отчасти потому, что причины шума изменяются по мере того, как возраст автомобиля увеличивается.

Приобретая на вторичном рынке автомобиль условно в 95% случаев именно износ чаще всего вызывают шум в ходовой части авто. Как понять в каком состоянии находится подвеска у того автомобиля, который вы пришли просматривать рассказывается далее в этой статье.

Сбор информации

Самый простой разговор с продавцом может иметь решающее значение при определении местоположения шума. Как правило, продавцы проблемы с ходовой частью авто не скрывают, так как они обычно очевидны.

Имейте в виду, что шум, который вы слышите, может отличаться от скрипа, к которому привык продавец авто. В большинстве случаев тест-драйв с продавцом может помочь определить источник и характер шума.

Если шум прерывистый, следует точно определить условия, при которых он возникает. Такой шум может быть связан с холодной или жаркой погодой. Возможно это происходит, когда колеса попадают на асфальт или он чаще, возникает на поверхности гравия или грунтовки.

Также следует определить тип шума: скрипучий, дребезжащий, стучащий или чиркающий звук. Так же постарайтесь понять шум связан с частотой вращения колеса или двигателя?

Наконец, в крайнем случае можно проконсультироваться с опытным диагностом или механиком если диагностика шума окажется слишком сложной для вас.

Время от времени, шум может быть настолько трудным для определения, что только диагностика в инженерной лаборатории может рассказать причину его возникновения. В любом случае этот аспект до выяснения обстоятельств причины неполадки должен стать стоп-сигналом к покупке авто.

Методика диагностики ходовой части

Успешная диагностика проблем с ходовкой требует методического подхода. Оптимальным вариантом является проверка всей ходовой части элемент за элементом, не останавливаясь на первой проблеме, которую вы обнаружите. Так вы увидите полную картину происходящего и сможете ответить сразу на многие вопросы касательно приобретаемого автомобиля.

Если речь идет про старый автомобиль с большим пробегом, обычно проверка ходовки начинается со смазывания люка, багажника и дверных замков. Это уменьшает вероятность случайного скрипа этих деталей.

Резиновые дверные уплотнения и пластмассовые детали должны регулярно смазываться силиконовым спреем. По сути проверка этих вещей даст представление вам об уходе за авто. При проверке ходовой части ничего не должно громыхать в багажнике.

Аналогичным образом, багажник или задняя область люка должны быть проверены на наличие закреплённых запасных шин, подъёмного оборудования или других принадлежностей, которые могут создавать шум.

Наконец, всегда проверяйте наличие явных шумов сцепления, выхлопной или КПП, выполняя предварительный тест. Этот тест заключается в переключении с переднего хода на задний, применение тормозов и отработку блокировки руля.

Шумы ходовой части

Шумы в подвеске могут подразделяться на несколько разных категорий. Первая – это ударный шум, который наиболее заметен, когда колесо попадает на небольшую, но остро выступающую неровность поверхности дороги. Это очень похоже на дорожный шум на гравийной дороге или грунтовке, только происходит на асфальте.

Как правило, причиной этому изношенные стойки стабилизатора, изношенные стойки амортизатора Макферсон или другие детали, движущиеся вверх и вниз по отношению к поверхности дороги. Они всегда являются первыми вероятными подозреваемыми в прерывистом дребезжании или шуме.

Иногда эти шумы дублируются при проверке стойки простым нажатием на капот или багажник авто. При проверке автомобиля избегайте надавливания рукой на листовой металл. Вместо этого положите колено на бампер, чтобы избежать повреждения листового металла.

Поскольку время возвращения в исходное состояние после нажатия позволяет всем компонентам подвески оставаться в пределах их обычного диапазона хода, можно сделать более точную оценку износа компонентов шасси. Точно оценить масштаб проблемы можно только на подъемнике.

В состоянии покоя резиновые втулки рычага управления должны быть концентрическими с валом в состоянии покоя. Если вал смотрит в центр втулки, то втулка, вероятно, изношена.

Кроме того, ищите «чёрную резину» на любой подвесной втулке. Если втулка выглядит как тёмный, чёрный каучук или резина сильно треснута, её следует заменить. Имейте в виду, что при установке на землю, элементы подвески меняют своё положение.

При работе с шумами подвески попробуйте дублировать шум, применяя разгон или торможение. В некоторых случаях изношенная втулка может привести к контакту металла с металлом, когда двигатель разгоняется и замедляется.

При торможении крутящий момент колеса и тормозной момент усиливают нагрузки на компоненты подвески. Следовательно, тормозной момент влияет как на верхний, так и на нижний рычаги управления, и на стойки Макферсона.

Наконец, не забудьте проверить подушки крепления двигателя, стойки вала двигателя и другие резиновые силовые крепления. Просто небольшой контакт металла об металл в этих элементах может вызвать серьёзный шум, который можно диагностировать как проблему с подвеской.

Поскольку шум легко переносится через подвесную систему и шасси, никогда не предполагайте, где шум может быть расположен, сидя на сиденье водителя.

Лучше сесть на заднем сидении по средине и вслушиваться внимательно во все шумы, происходящие в авто. Безусловно ещё лучше использовать электронное оборудование для прослушивания, размещённое в стратегических местах на шасси, чтобы помочь обнаружить проблемы с трансмиссией и шасси.

Фото ходовой части

Источник https://avtoran.ru/cto-takoe-podveska-avtomobila-ustrojstvo-podveski-i-vidy-podvesok/

Источник https://seite1.ru/zapchasti/podveska-i-vse-samoe-neobxodimoechto-nuzhno-o-nej-znat/.html

Источник https://myavtopodbor.ru/diagnostika-xodovoj-chasti/
